Риск ошибочного решения при разбраковке
Всякий раз при измерении параметров изделия или устройства и принятии решения о годности на основе сравнения замеров со спецификациями имеется некоторая вероятность принять неверное решение. Чем выше погрешность измерения, тем выше вероятность забраковать изделие, как видно из табл. 3. Вертикальная ось отражает истинное состояние продукта — «Хороший» или «Плохой». Однако нам известно не истинное состояние, а лишь то, что мы измерили; результаты замеров отложены по оси X. К счастью, в большинстве случаев, когда по результатам замеров принимается решение о том, что изделие «хорошее», оно и на самом деле является хорошим. Если мы считаем, что изделие «плохое» и оно на самом деле является таковым, то, по крайней мере, мы знаем, что не позволили плохому изделию попасть к потребителю. Ситуация ухудшается, если после тестирования хорошего изделия мы приходим к выводу о его негодности. В результате мы либо бракуем хорошее изделие, либо возвращаем его на ненужную доработку. Такой случай «ложной отбраковки» показывает левый верхний квадрант. Правый нижний квадрант демонстрирует сценарий «ложной годности», когда устанавливается, что изделие хорошее, но на самом деле оно плохое. В этом случае мы ошибочно отправляем потребителю изделие, не соответствующее заявленным спецификациям, и хотя, на первый взгляд, это не очевидно, такая ситуация может привести к росту затрат на гарантийное обслуживание и на устранение проблем, связанных с недовольством потребителей.
Результаты испытаний | |||
Годен | Не годен | ||
Истинное состояние изделия | Хорошее | Рост затрат на отбраковку и ремонт |
|
Плохое | Рост числа возвратов и затрат на гарантийное обслуживание. Угроза бренду |
Погрешность измерения определяет, в какой квадрант диаграммы попадет конкретное изделие.
Сущность процедуры поверки
Поверкой называют совокупность определенных операций, которые выполняют органы Государственной метрологической службы (ГМС). Данное действие может быть выполнено иными уполномоченными организациями, которые имеют разрешительную документацию. Цель поверки-это прежде всего, определение и подтверждение полного соответствия средств используемых для измерений, согласно установленным техническим нормам.
После определяется, существует ли последующая пригодность на использование того или иного средства измерения. Процедура распространяется на все средства, которые имеют законодательно утвержденный тип, в случае выпуска с серийного производства, после длительного периода работы, или в случае ремонта. Обязательной сверке подвергаются приборы, которые имеют применение в сфере Государственного регулирования обеспечения единства измерений.
На территории Российской Федерации существует несколько типов поверок:
- Первичная, которая характерна для средств измерения, которые были выпущены или подверглись ремонтным работам на территории России.
- Периодическая, которая происходит в определенное время регламентированное законодательной базой государства.
- Внеочередная, которая может быть применена в результате порчи пломбы, потере документов подтверждающих предыдущую поверку.
- Инспекционная.
- Экспертная, проводится в результате событий которые подразумевают наличие независимой и срочной оценки пригодности, для решения спорных ситуаций и конфликтов.
С технической точки зрения процедура проводится методом сравнения числовых показателей, которые выдает прибор со значением высокоточного средства измерения-эталона. Погрешность в результате измерений должна быть в допустимых границах.
Важны ли стандарты для калибровки?
Да! Если говорить о калибровке, то самые важные стандарты указаны в табл. 1.
ISO/IEC 17025: 2005 | Общие требования к компетенции поверочных и калибровочных лабораторий |
Руководство | Руководство по расчету погрешности измерений |
ILAC-G8:03/2009 | Рекомендации по оценке соответствия спецификациям |
ILAC-P14:01/2013 | Политика погрешностей калибровки |
ANSI/NCSL Z540-1-1994 | Аннулирован в 2007 г., но все еще применяется для текущих работ в авиакосмической/оборонной промышленности |
ANSI/NCSL Z540.3-2006 | Требования к калибровке контрольно-измерительного оборудования |
ISO 9001:2008 | Системы управления качеством — требования |
Примечание. Международная ассоциация по аккредитации лабораторий (ILAC) – сеть взаимного признания среди органов аккредитации.
Почти все знакомы с системой управления качеством ISO 9001. Почти все компании ей соответствуют. Однако в отношении калибровки она содержит несколько специфических аспектов, которые гарантируют компетенцию калибровочных лабораторий, способы оценки точности (которая, как уже упоминалось, соответствует погрешности измерения), состав отчетов о калибровке и т. д.
ISO/IEC 17025: 2005 является единственным и самым важным международным стандартом калибровки. Этот международный стандарт компетенции калибровочных лабораторий охватывает все аспекты применения калибровочных эталонов, разработки процедур калибровки и учета соответствующих погрешностей, составления отчетов о результатах и персонального обучения.
Что если параметры прибора выйдут за пределы спецификаций?
Многие, если не все, полагают, что когда они отдают прибор на калибровку, его настраивают «на середину интервала допуска». Это не так! Взгляните на процесс калибровки и ремонта, показанный на рис. 2.

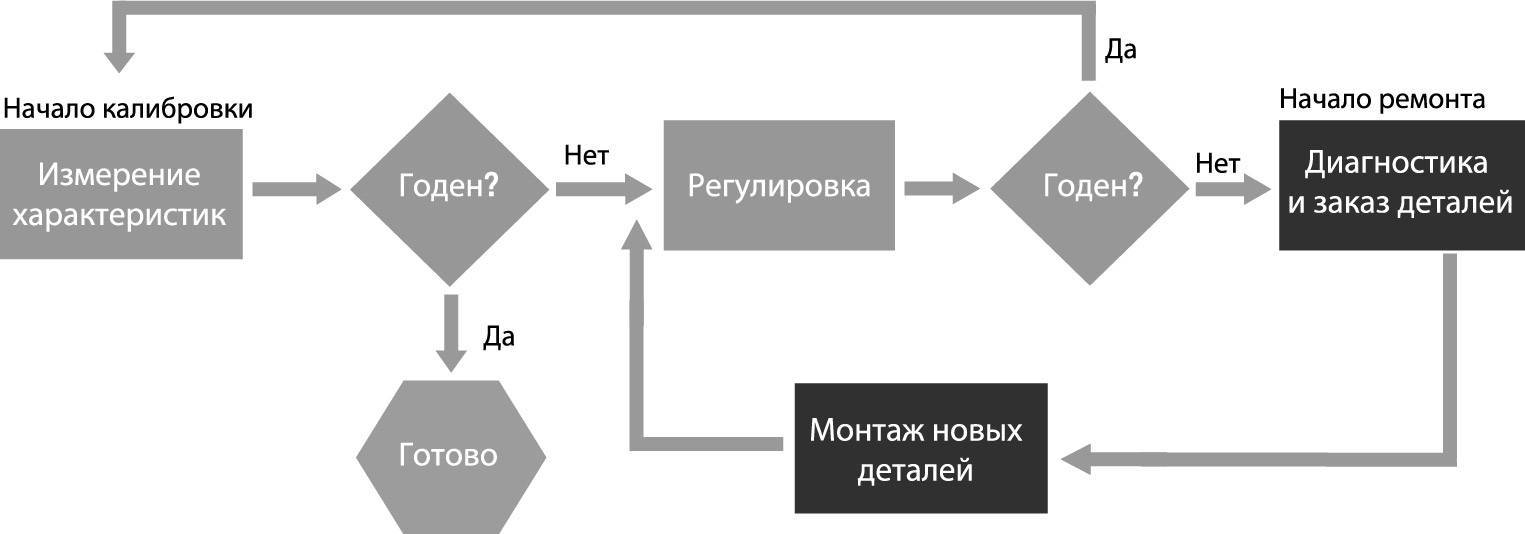

Рис. 2. Процесс калибровки и ремонта
Сначала калибровочные лаборатории измеряют характеристики прибора. Если они не выходят за пределы спецификаций, пользователь получает единственный отчет, сообщающий, что прибор «Годен» по состоянию «На момент поступления». Если же параметры прибора выходят за пределы спецификаций (или пределы допусков), то калибровочная лаборатория может выполнить регулировку. Заметим, что регулировка современных электронных приборов требует выполнения сложных итерационных измерений и расчетов для определения параметров прибора во время изменения настроек внутренних ЦАП.
Если поставщик услуг калибровки выполняет регулировку, то пользователь, скорее всего, получит результаты измерений исходных характеристик на момент сдачи прибора в калибровку и результирующие характеристики после регулировки. Это позволяет оценить достоверность принятых пользователем решений о разбраковке. Второй отчет о «Состоянии на момент поставки» подтверждает пригодность прибора для дальнейшего использования.
Отличие поверки от калибровки
Суть двух процедур имеет одну общую черту-это проверка измерительных средств на качество их работы и точности выдаваемых результатов. Поверка дает возможность проведения аудита соответствия к принятым стандартам и нормам. А вот калибровка, дает возможность привести средство измерений в определенные стандарты.
С точки зрения параметра обязательности, то лишь поверка-процедура строго необходимая, а калибровка-это добровольное решение. Выполнять поверку может лишь ГМС, а калибровку помимо ГМС, могут давать организации и предприятия которые не владеют аккредитацией.
Поверке могут подвергаться те средства, которые являются внесенными в список государственного реестра, которые допущены к использованию на территории России. В иной ситуации все манипуляции сводятся к проведению калибровки.
Таким образом, калибровка заменила регулярную метрологическую процедуру аттестации, и ведомственную процедуру поверки. Такие изменения повлияли на тщательность контроля и смягчили ответственность ГМС.
Возможно, вам также будет интересно
В устройствах ВЧ и СВЧ, где измерение токов и напряжений затруднительны, основным энергетическим показателем сигналов становится уровень мощности. Приборы для измерения мощности СВЧ, называемые ваттметрами СВЧ, кроме основного назначения используются также для определения потерь в четырехполюсниках, коэффициента отражения, для измерения интенсивности излучения при медико-биологических исследованиях. Ваттметры СВЧ входят в число основных приборов, используемых на всех этапах разработки генераторов, усилителей, радиолокационных
Введение Линия задержки (ЛЗ) — устройство, предназначенное для задержки электрических или электромагнитных сигналов на заданный промежуток времени. ЛЗ электрических сигналов на интервалы времени от единиц пикосекунд до десятков микросекунд при сохранении формы колебания необходимы для согласования скорости распространения колебаний в устройствах сложения мощностей, в фазированных антенных решетках, при параллельной многоканальной обработке сигналов и в других
В различных радиотехнических системах широко используются усилители мощности ВЧ/СВЧ-диапазона, от показателей качества которых в значительной степени зависит выполнение задач такими системами. В современных условиях требования к подобным устройствам постоянно возрастают. В статье рассмотрены изделия компании Saras Technology, которая существенно продвинулась в направлении разработки и выпуска высокоэффективных усилителей мощности.
Что такое погрешность измерения?
Идеальных измерений не бывает. Все измерения имеют ошибки. Перед установкой измерительных приборов в контрольно-измерительную систему инженеры тщательно исследуют параметры точности приборов. Точность системы обычно складывается из всех потенциальных ошибок измерения. Международные стандарты, относящиеся к калибровке, называют ошибки измерений прибора погрешностями измерения. Можно сказать, что погрешности измерений — это среднее значение суммарной ошибки во время калибровки. Проще говоря, погрешность измерения — это то же самое, что и точность.
Большая погрешность измерения увеличивает риск того, что прибор работает за пределами спецификаций, что может порождать ошибки, влияющие на качество или характеристики тестируемого изделия. Меньшая погрешность контрольно-измерительного оборудования и знание ее величины может сэкономить деньги и время, повысить надежность разрабатываемого устройства. Красная область под кривой на рис. 3 показывает, что меньшая погрешность измерения снижает риск выхода за пределы спецификаций. Сравним, казалось бы, эквивалентные результаты измерений от двух разных поставщиков услуг калибровки — лабораторий А и Б. Лаборатория А обеспечивает сравнительно малую погрешность измерения, представленную вертикальной полосой. Лаборатория Б допускает большую погрешность измерения, о чем говорит красная область. Лаборатория А обеспечивает пренебрежимо малый риск того, что прибор работает за пределами спецификаций. В случае с лабораторией Б этот риск больше.
Рис. 3. Малая погрешность измерения очень важна

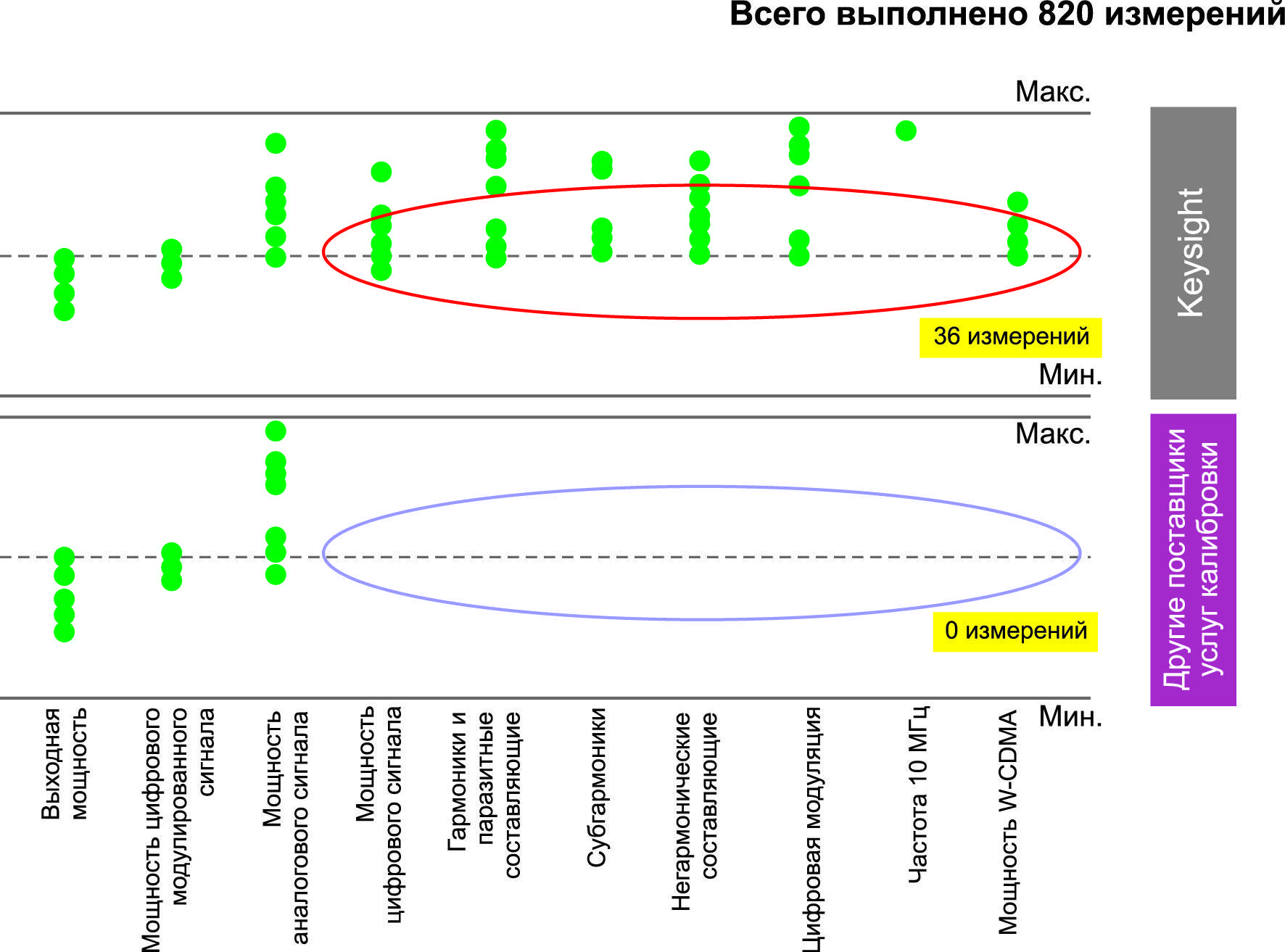

На рис. 4 в качестве сравнительного примера представлены измеренные характеристики векторного генератора ВЧ-сигналов Keysight N5182A MXG в ЦСМ Keysight и анонимного поставщика услуг по калибровке.
Рис. 4. Измеренные характеристики векторного генератора ВЧ-сигналов Keysight N5182A MXG в ЦСМ Keysight
Чем меньше погрешность измерения во время калибровки, тем больше уверенность в том, что тестируемое изделие отвечает или не отвечает требованиям технических характеристик, меньше риск отбраковать «хорошие» продукты или пропустить «плохие». Это влияет на процент выхода годной продукции и время разработки изделия. Реальная погрешность измерений, которая влияет на результаты работы, не может быть меньше суммарной погрешности измерений во время последней калибровки.
Официальное определение
Погрешностью измерения называется «параметр, связанный с результатом измерения и характеризующий разброс значений, который можно обоснованно сопоставить с измеряемой величиной» (также упоминается как «неопределенность измерения»).
Имея достаточно информации о том, как эти составляющие влияют на характеристики, и зная описывающие их уравнения, можно рассчитать вероятность попадания в цель.
Что такое прослеживаемость?
Прослеживаемые измерения гарантируют единообразие выпускаемых изделий и технологических процессов. Общие калибровочные эталоны чрезвычайно важны для международной торговли и сертификации продуктов, услуг и технологий.
Прослеживаемость является одной из проблем, которая возникает в процессе разработки и производства
Если несколько групп работают над одной проблемой, но в разных географических точках, то очень важно, чтобы все используемые ими измерительные приборы были откалиброваны по единым эталонам
Официальное определение
Метрологической прослеживаемостью называется «свойство результата измерения, посредством которого этот результат можно сопоставить с эталоном через непрерывную документированную цепь калибровок, каждая из которых вносит свой вклад в погрешность измерения».
Прослеживаемое измерение связано с признанными эталонами, имеющими лучшую точность при непрерывной цепочке сравнений.
Если лаборатория, калибрующая измерительные приборы, может доказать прослеживаемость, то измерения параметров одного из прототипов, выполненные в одной стране, будут соответствовать результатам, полученным на измерительных системах в других странах.
Что представляет собой метрология
В широком смысле слова метрологией именуется наука, изучающая измерения, методы их выполнения, средства, позволяющие добиться их единства, и способы, реализация которых обеспечивает необходимую точность.
Основным понятием данной науки является именно измерение. Подобным термином принято именовать получение количественных показаний, которыми характеризуются существенные свойства всего происходящего в окружающем нас мире и в каждом материальном объекте. Упомянутые значения получаются экспериментально (т.е. опытными путями). А информацию, полученную таким путём, именуют измерительной.
При выполнении измерений на конечные результаты влияют существующие в природе объективные законы. Получение упомянутой информации сопряжено с обязательным соблюдением неких правил и норм, которые определены действующими законодательными актами и нормативами.
Поверка средств измерения
Поверкой приборов, используемых для измерения, именуется совокупность нескольких операций, которые осуществляются для подтверждения факта соответствия упомянутых приборов действующим метрологическим требованиям.
Измерительные приборы, используемые в сферах, подпадающих под государственное регулирование, осуществляемое в рамках обеспечения в государственных масштабах единства измерения, подлежат в обязательным порядке периодическим и первичным проверкам. Основание:
- закон РФ под № 102-ФЗ, датированный 26.06.08 (с изменениями, внесёнными в текст, по состоянию на 13.07.15);
- правительственное постановление под № 250 (оно было принято 20.04.10 и последний раз подвергалось редакционным правкам 08.12.12);
- приказ № 1815, изданный Минпромторгом РФ 02.07.15.
Теперь поговоримо юстировке
Юстировка для приборов, выпускаемых фирмой Rohde & Schwarz, бывает двух уровней. Уровень первый производится пользователем оборудования для быстрой подстройки прибора к изменившимся условиям эксплуатации. Для этого большинство приборов, выпускаемых компанией Rohde & Schwarz, имеют функцию самонастройки (Alignment). Эта функция позволяет в небольших пределах при помощи внутреннего генератора автоматически настраивать прибор. Например, измерения производились на улице, после этого прибор внесли в помещение, рекомендуется провести самонастройку для проведения более точных измерений.
Второй уровень юстировки требуется, если в приборе менялась плата или элементы, влияющие на точность измерения, а также каждый раз, когда заканчивается интервал калибровки, устанавливаемый производителем, который для большинства оборудования равен 12 месяцам. 1акая юстировка производится на калибровочной станции UCS2720 (рис. 1). К оборудованию, входящему в состав этой калибровочной станции, предъявляются более высокие требования по точности проводимых измерений, чем к юстируемому на ней измерительному оборудованию. Эти требования определяются сертификатом DKD (рис. 2).
Естественно, любое самое современное и сложное оборудование должно быть обеспечено возможностью своевременной технической поддержки со стороны производителя. Производители, осуществляющие долговременную поддержку и обслуживание поставленного оборудования, развивают для этих целей свою сервисную службу. В Москве открыт сервисный центр компании Rohde & Schwarz, инженеры которого осуществляют полный спектр работ по поддержке вещательного оборудования в России, в том числе и производят работы по калибровке и юстировке всего спектра телевизионного измерительного оборудования. Такая калибровочная станция существует только в Мюнхене и в московском сервисном центре. Данная станция была приобретена для России в целях ускорения сроков ремонта, так как после любого ремонта требуется калибровка и юстировка, на проведение этих операций в Мюнхене требуются большой период времени, поэтому было принято решение о приобретении калибровочной станции для московского сервисного центра компании Rohde & Schwarz. В связи с этим российский заказчик имеет преимущество перед заказчиками других стран (кроме Германии) в возможности калибровать (юстировать) свое оборудование без вывоза из страны. А это, как вы понимаете, экономит время и деньги, так как при вывозе в другую страну и при ввозе оборудования обратно требуется время на оформление таможенных деклараций, различные согласования, разрешения и т.д., не говоря уже о стоимости транспортировки, страховки и т.п. Российские пользователи, отправляя оборудование в ремонт, имеют возможность калибровать (юстировать) прибор в сервисном центре московского офиса.
Своевременная поверка и калибровка оборудования позволяют быть уверенным, что данные, которые вы получаете, проводя измерения, достоверны. И техника, находящаяся в вашем ведении, исправна.
Опубликовано: Журнал “Broadcasting. Телевидение и радиовещание” #6, 2010Посещений: 28009
Автор | |||
В рубрику “Новые продукты” | К списку рубрик | К списку авторов | К списку публикаций
Преимущества членства в РСК
Главным стимулом, побуждающим юридическое лицо к вступлению в РСК, является стремление последнего обеспечить растущее доверие потенциальных потребителей упомянутой услуги к показателям качества.
Именно этим объясняется значительный рост количества систем аккредитации существующих испытательных лабораторий, в которых проходят калибровку измерительные приборы. Дополнительным преимуществом членства в РСК является возможность необходимого информационного обеспечения членов организации, занимающихся калибровкой СИ.
Самоокупаемость системы на сегодня стала реальным принципом, что обусловлено постоянно растущей потребностью рынка в достоверных и точных результатах выполняемых измерений.
Особые преимущества
Поверка силовых источников питания

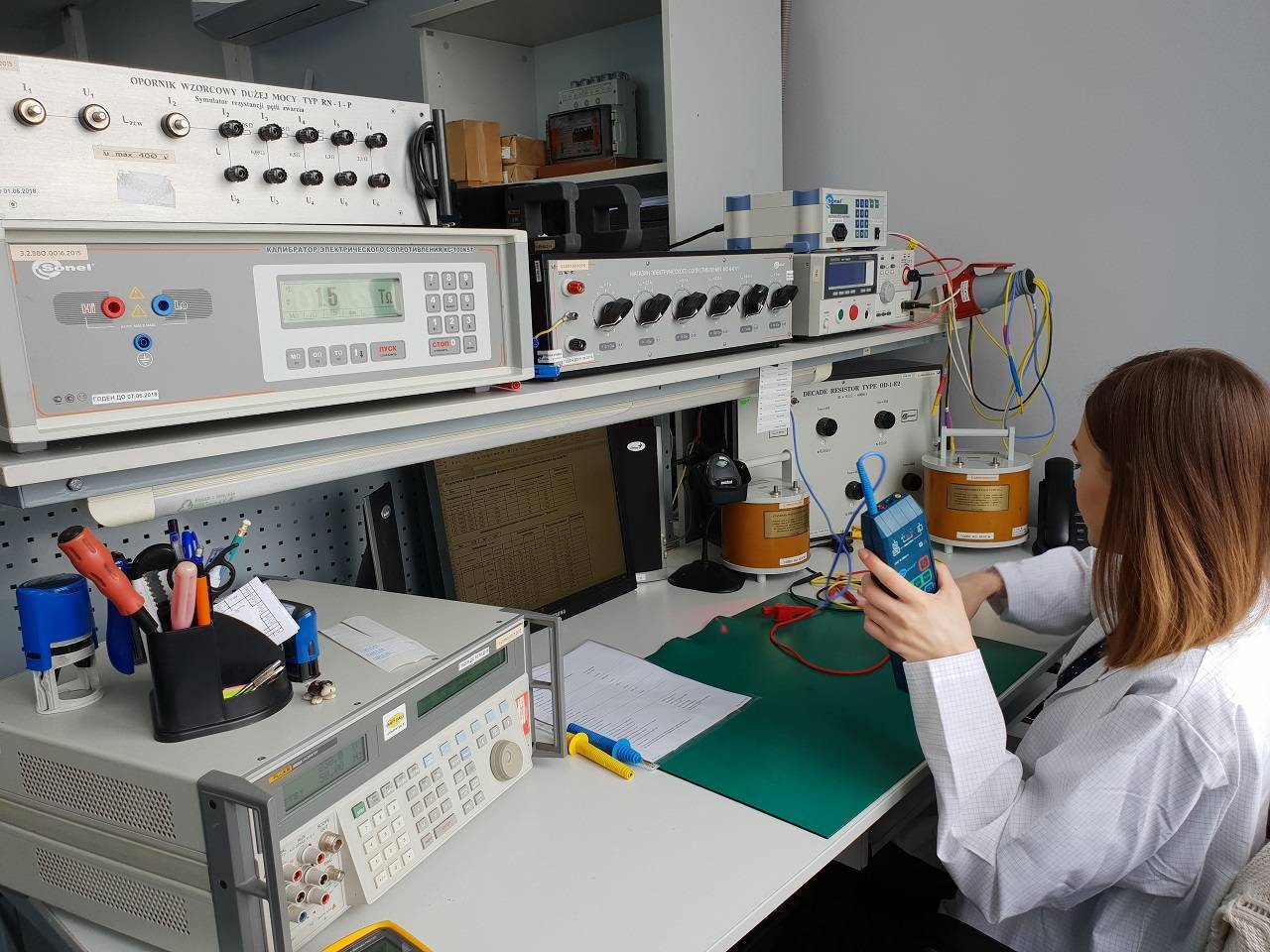

Метрологическая служба «Профигрупп» имеет уникальные возможности, позволяющие поверять силовые источники питания. При создании нашей метрологической лаборатории были учтены специфические требования, предъявляемые к поверке именно этих приборов. Было обеспечено: трехфазное питание сети, мощные нагрузки, катушки сопротивлений и прочее оборудование, необходимое для работы с токами до 1000 А. Благодаря этому, возможности по поверке источников питания ограничены только силой тока.
Автоматизация поверки средств измерения (СИ)
Метрологическая служба «Профигрупп» успешно внедряет в своей практике автоматизацию поверки СИ с помощью программного обеспечения Fluke Met/Cal.
Это позволяет:
- повысить качество проведения поверки СИ;
- сократить фактическое время, затрачиваемое на поверку;
- снизить утомляемость поверителей СИ;
- автоматизировать создание протоколов поверки, свидетельств и другой отчетности;
- ускорить поиск необходимой информации
Подробности в нашей статье: «Автоматизация работы метрологической службы».

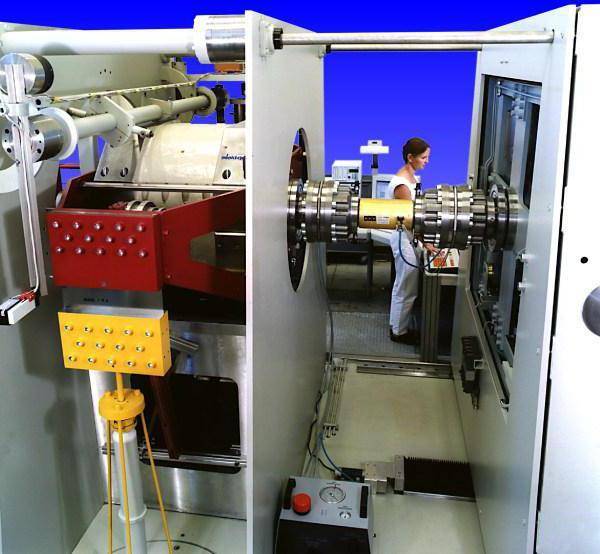

Аттестация эталонов
Метрологическая служба «Профигрупп» прошла процедуру аттестации эталонов, используемых при поверке СИ. Данная процедура документально подтверждает прослеживаемость эталонов, применяемых службой для поверки, к государственным эталонам России. Это в свою очередь подтверждает возможность метрологической службы участвовать в процедуре передачи единицы физической величины, хранимой государственным эталоном, поверяемым СИ.

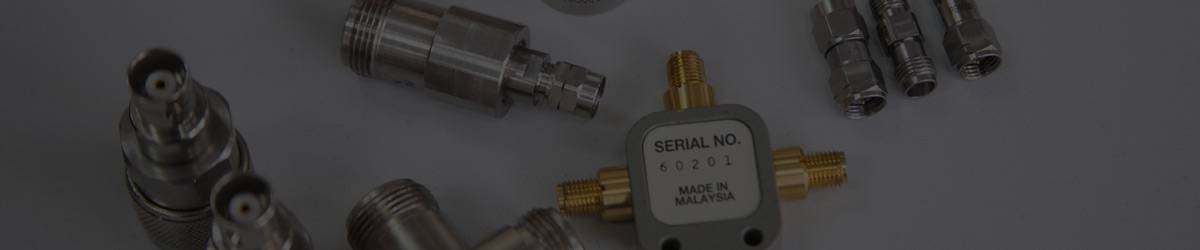

Переходники
Применение Fluke Met/Cal предъявляет дополнительные требования к схемам соединения средств измерений при автоматической поверке. Для их реализации приобретены многочисленные СВЧ-переходники и специфические сборки измерительных проводов. Этот шаг оказался оправданным, так как помимо ускорения процедуры поверки обеспечен широкий спектр возможностей по коммутации различных СИ — как современных, так и старого образца. Теперь решение какой-либо измерительной задачи не упирается в невозможность корректного соединения СИ. Для многих организаций, оказывающих услуги поверки, отсутствие подобных возможностей становится большой проблемой.
Зачем нужна калибровка?
Гарантированные спецификации электронных контрольно-измерительных приборов зависят от возможности точной регулировки их аппаратной части под управлением микропроцессора. В процессе изготовления прибора настраиваются коэффициенты усиления усилителей, частоты среза фильтров, постоянные смещения и другие параметры. Со временем в зависимости от среды измерения и старения компонентов параметры могут дрейфовать. Иногда этот дрейф линейно зависит от времени, как показано на рис. 1. В других случаях могут происходить резкие скачки. Подобным образом меняются настройки динамометрического ключа или показания прецизионного термометра в зависимости от того, как их используют.
Рис. 1. Дрейф показаний измерительных приборов и необходимость регулировки
Отправляя прибор на поверку или калибровку, метрологи ждут ответа на вопрос о том, можно ли продолжать пользоваться прибором и по-прежнему рассчитывать на гарантированные характеристики.
От измерений зависит многое. По их результатам принимаются решения о годности или негодности разрабатываемого или производимого продукта. Правильная периодическая поверка и калибровка выявляет выход параметров контрольно-измерительного оборудования за допустимые пределы и своевременно корректирует все отклонения, гарантируя, что погрешность контрольно-измерительного оборудования, которое используется в процессе принятия решений о разбраковке или во время диагностики, не превысит допускаемых спецификацией значений.
Официальное определение
Калибровкой называется «операция, с помощью которой при заданных условиях на первом этапе устанавливается соотношение между значениями величины с неопределенностями измерений, которые обеспечивают эталоны, и соответствующими показаниями вместе со связанными с ними неопределенностями измерений, а на втором этапе эта информация используется, чтобы установить соотношение, чтобы получить результат измерения исходя из показаний».
Какую роль играет аккредитация?
Аккредитация представляет собой официальную проверку сертификационной организацией, в ходе которой оценивается соответствие калибровочной лаборатории требованиям стандарта ISO/IEC 17025.
Лаборатория, желающая получить аккредитацию, сначала предоставляет перечень процедур, на которые она хочет быть аккредитованной. Затем сертификационная организация выбирает одного или нескольких экспертов, которые являются специалистами-метрологами в тех областях, которые перечислены в заявке на аккредитацию. Для каждой заявленной процедуры эксперт оценивает документацию, оснащенность лаборатории, квалификацию персонала и максимальные погрешности калибровки. Руководствуясь результатами проверки, сертификационная организация выпускает документ об объеме аккредитации. С ним может ознакомиться любой клиент, зайдя на сайт калибровочной лаборатории или изучив перечень лабораторий на сайте сертификационной организации. Заметим, что наличие аккредитации не означает, что данная лаборатория может выполнить любую калибровку. На самом деле, возможности калибровки каждой лаборатории могут сильно отличаться, как видно из табл. 2. Например, лаборатория 2 не аккредитована по ВЧ/СВЧ-параметрам.
Лаборатория 1 | Лаборатория 2 | |
I. Электрические параметры — постоянный ток/низкая частота | ||
Постоянное напряжение — Генерация | ||
Постоянное напряжение — Измерение | + | + |
Постоянный ток — Генерация | + | + |
Постоянный ток — Измерение | + | + |
Сопротивление — Генерация | + | + |
Сопротивление — Измерение | + | + |
Переменный ток — Генерация | + | + |
Переменный ток — Измерение | + | + |
Переменное напряжение — Генерация | + | |
Переменное напряжение — Измерение | + | |
Линейность переменного напряжения — Генерация | + | |
Линейность переменного напряжения — Измерение | + | |
Сопротивление — Генерация | + | |
Сопротивление — Генерация — Шунтируемые части | ||
Емкость — Генерация | + | |
Электрическая калибровка термопарных индикаторов, тип J | + | |
II. Электрические параметры — ВЧ/СВЧ | ||
Амплитудная модуляция — Измерение | + | |
Частотная модуляция — Измерение | + | |
Цифровая модуляция — Измерение | + | |
Абсолютная ВЧ-мощность — Измерение | + | |
Регулируемая ВЧ-мощность — Измерение | + | |
Абсолютная ВЧ-мощность — Генерация | + | |
Коэффициент калибровки датчиков мощности — Измерение | + | |
Коэффициент теплового шума системы — Измерение | + | |
Тепловой шум — Измерение | + | |
Импульсы — Генерация | + | |
Импульсы — Измерение | + | |
Импульсная характеристика CISPR | + | |
Ослабление — Генерация | + | |
Ослабление — Измерение | + | |
Отражение S11/S22 — Измерение | + | |
Отражение S12/S21 — Измерение | + |
Дополнительные причины, которыми обусловлена необходимость привязки к эталону
Средства измерений, подлежащие калибровке, следует привязать к национальному эталону ещё и потому, что собственно измерения являются самостоятельной частью выполняемых технологических процессов, оказывая прямое влияние на конечное качество любой продукции.
В связи с этим полученные результаты необходимо иметь возможность сравнивать. Достигнуть этого можно только передав эталонную размерную единицу, соблюдая при этом правила и нормы метрологии законодательной.
Продавец того или иного товара будет пользоваться большим доверием со стороны потребителя, если имеет возможность подтвердить, что используемые им в процессе работы измерительные приборы имеют официальный сертификат о калибровке СИ, полученный в национальной специализированной метрологической организации.
Поверка, калибровка, юстировка
Поверка средств измерений – совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям. Иными словами, проверяется соответствие прибора заявленным метрологическим характеристикам согласно аттестованной методике измерений. Поверке подлежат только приборы, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений и внесенные в Государственный реестр средств измерений.
Калибровка средств измерений – совокупность операций, выполняемых в целях определения действительных значений метрологических характеристик средств измерений и не предназначенных для применения в сфере государственного регулирования обеспечения единства измерений. Калибровка выполняется с использованием эталонов единиц величин, прослеживаемых к государственным первичным эталонам соответствующих единиц величин. Вывод о пригодности делает калибровочная лаборатория.
Из вышесказанного следует, что калибровку можно провести для любого средства измерения, не предназначенного для применения в сфере государственного регулирования обеспечения единства измерений, а поверку – только для приборов, внесенных в Государственный реестр средств измерений, и ее могут проводить государственные региональные центры метрологии, аккредитованные в области обеспечения единства измерений. Например, Российский центр испытаний и сертификации – Москва (ФГУ “Ростест – Москва”).
Обновленное программное обеспечение для измерительного оборудования Rohde & Schwarz доступно на сайте компании и может обновляться как в сервисном центре, так и самими пользователями. В связи с этим хочется отметить тот факт, что обновление программного обеспечения не влияет на метрологические характеристики прибора, и после такого обновления повторная калибровка или поверка не требуются. В этом случае время проведения калибровки или поверки определяется сроком их периодичности.
Юстировка (от нем. justieren – выверять, регулировать, от лат. Justus -правильный) – порядок действий по приведению средств измерений в состояние, обеспечивающее их правильное функционирование. Другими словами, прибор надо настроить.
Юстировка измерительных приборов заключается в установлении зависимости между показаниями прибора и размером измеряемой (входной) величины. Под юстировкой часто понимают процесс подстройки или корректировки показаний выходной величины или индикации измерительного инструмента до достижения согласования между эталонной величиной на входе и результатом на выходе (с учетом оговоренной точности). При этом эта величина записывается в память прибора. При юстировке устраняются погрешности, выявленные в результате калибровки или поверки.
В отличие от российского понимания калибровка в зарубежной интерпретации подразумевает поверку и юстировку.
Юстировка – калибровка производится, как правило, производителем, так как для этого требуется не просто проверка на соответствие заданным параметрам, а изменение внутренних настроек прибора, что подразумевает внесение новых поправочных коэффициентов в память прибора. Эти изменения осуществляются по определенным алгоритмам, разработанным производителем измерительного оборудования и на специальных установках, имеющих более высокую точность, чем сам прибор.
Фирма Rohde & Schwarz более 75 лет лидирует в разработке и производстве измерительной техники, в том числе и для всех существующих в мире стандартов телерадиовещания. Специалистами фирмы Rohde & Schwarz накоплен громадный опыт по обработке и качественной оценке телевизионных и радиовещательных сигналов, передаваемых в цифровом и аналоговом виде. Забота о точности проводимых измерений является основной задачей фирмы. Приборы, выпускаемые фирмой Rohde & Schwarz, обладают долговременной стабильностью параметров и обеспечивают высокую точность при измерении или генерации различных радиосигналов.
Зачем поверять и калибровать?
Может возникнуть вопрос, зачем нужно проводить поверку и калибровку, а может даже, и юстировку данного оборудования. Оборудование компании предназначено как для лабораторного, так и для мобильного применения. Следовательно, всегда есть вероятность, уронить прибор, попасть с ним под дождь, использовать в сети питания с большими бросками напряжения. Техника, конечно, по возможности защищена от большинства видов разрушающих воздействий, но у всего есть предел, даже простой молоток может сломаться. Также всегда существует вероятность влияния человеческого фактора. Из-за несогласованности обслуживающего персонала, невнимательности, недостаточной квалификации на вход прибора может быть подан сигнал, превышающий максимально допустимый входной уровень. Приборы Rohde & Schwarz отслеживают данные неполадки и выдают соответствующее предупреждение, но в некоторых случаях обслуживающий персонал по ряду причин игнорирует эти сообщения. Некоторое время прибор выдерживает перегрузку, но потом происходит нарушение входных цепей. В таких случаях хорошо, если нарушение работы
явно сказывается на качестве измерений и обслуживающий персонал достаточно быстро обнаруживает неисправность. Но бывает и по-другому, входные цепи “подгорают” незначительно, немного снижая чувствительность прибора, тогда измерения будут проведены с ошибками. Такого рода неисправности позволяют выявить поверка и калибровка. Бывает, что нарушение правильной работы прибора вызывается старением элементов, что, в свою очередь, приводит к нарушению правильной работы прибора, и в этом случае после ремонта необходимо проводить юстировку (настройку).
