Оборудование для производства вентилируемых фасадов: виды и параметры выбора

Преимущества и недостатки конструкции

Навесные вентилируемые конструкции имеют ряд достоинств. Но, как в принципе и все существующие, подобные системы имеют некоторые недостатки.

Преимущества

Среди главных преимуществ вентилируемых фасадов можно выделить следующие положения:

• утеплитель позволяет ощутимо экономить на отоплении дома;
• гидроизоляция в комплексе с вентиляционным промежутком исключают риск задерживания влаги на стенах, что способствует существенному увеличению срока службы использованных материалов;
• простота обустройства. С монтажом всех элементов вентилируемого фасада можно справиться своими руками;
• увеличение звукоизоляционных свойств стен.

Недостатки

К числу недостатков, притом относительных, можно отнести разве что высокую стоимость конструкции

Однако в этом моменте нужно обязательно обращать внимание на существенное снижение затрат на отопление после установки вентилируемого фасада. Все расходы на утеплитель, облицовку и прочие вещи окупаются достаточно быстро

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

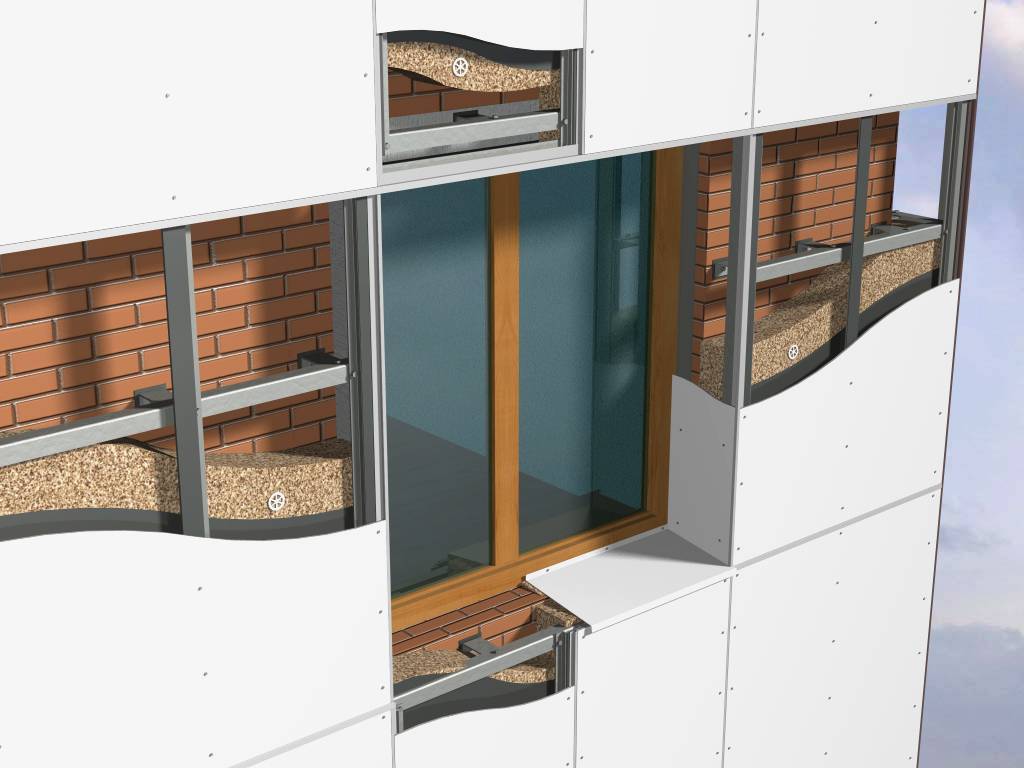

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

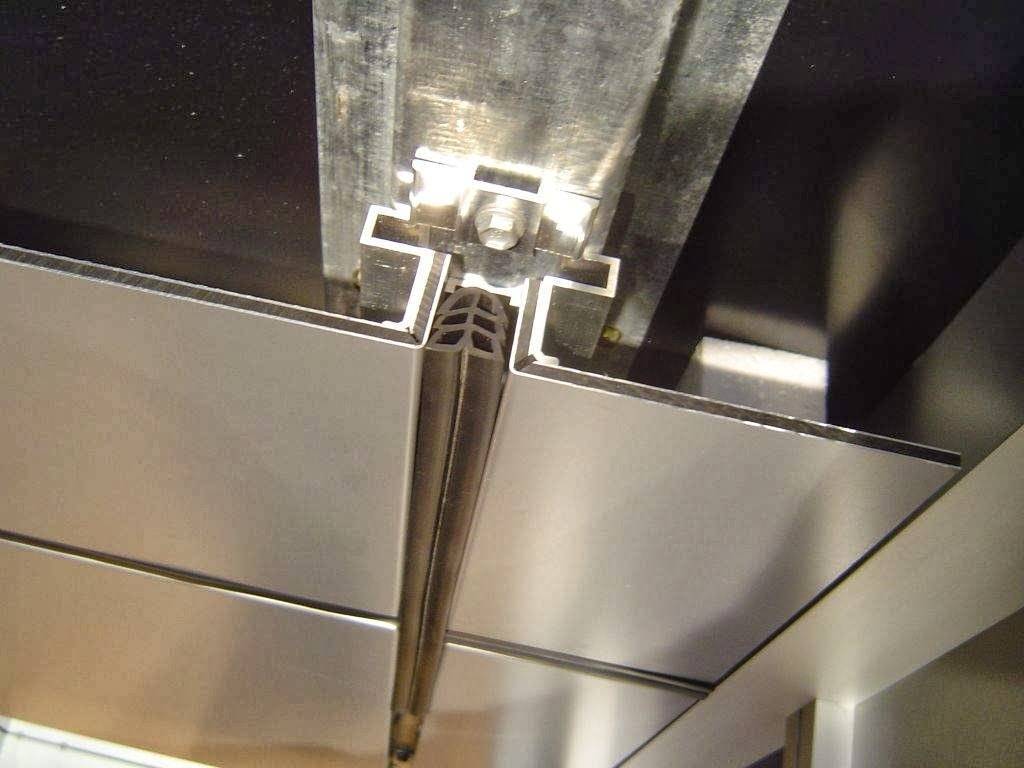

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

• длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
• это материал не подвержен коррозийным воздействиям;
• благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
• обладает шумоизолирующими и антивибрационными свойствами;
• монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
• благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

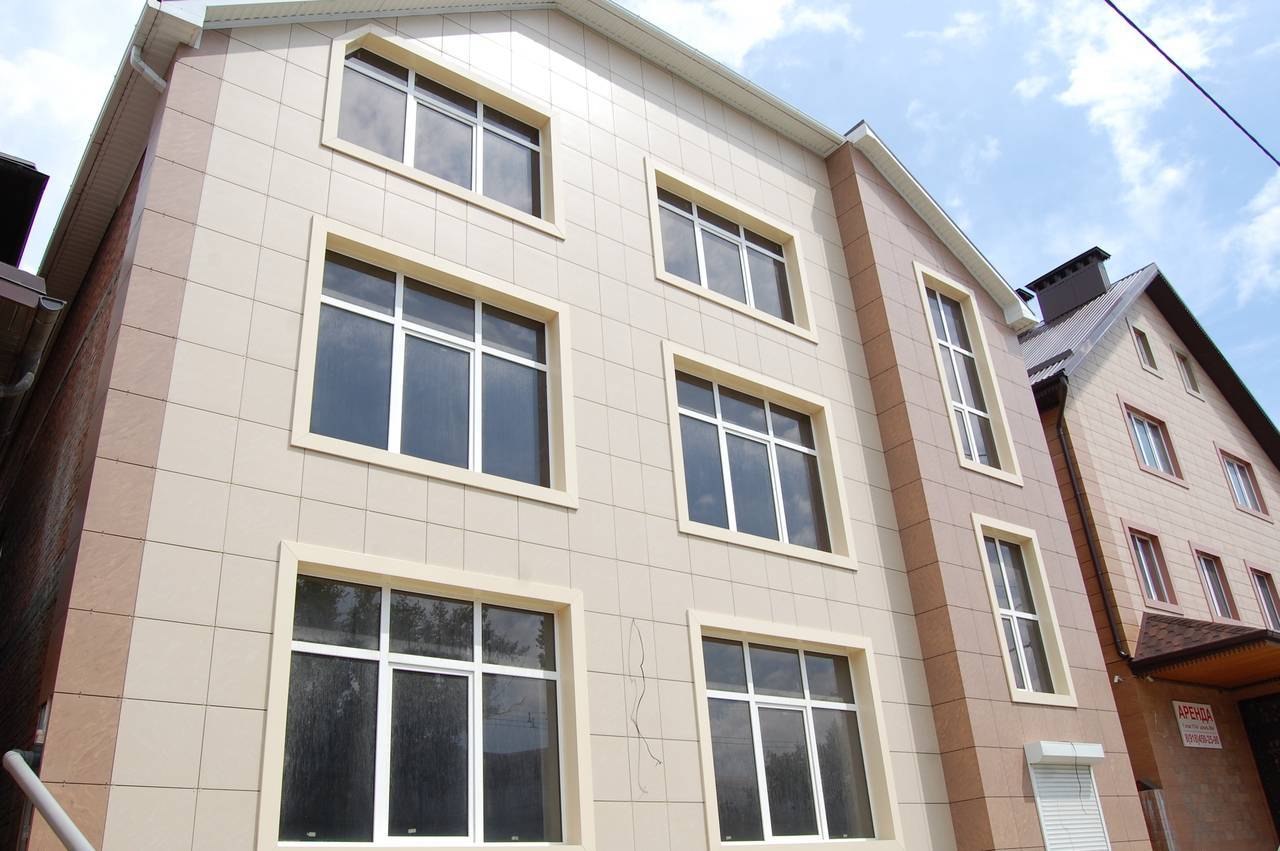

Керамогранит

Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

• изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
• обладают высокой морозостойкостью;
• не подвергаются влиянию бытовой и атмосферной химии;
• высокая устойчивость к загрязнениям;
• вентиляция обладает экологичностью.

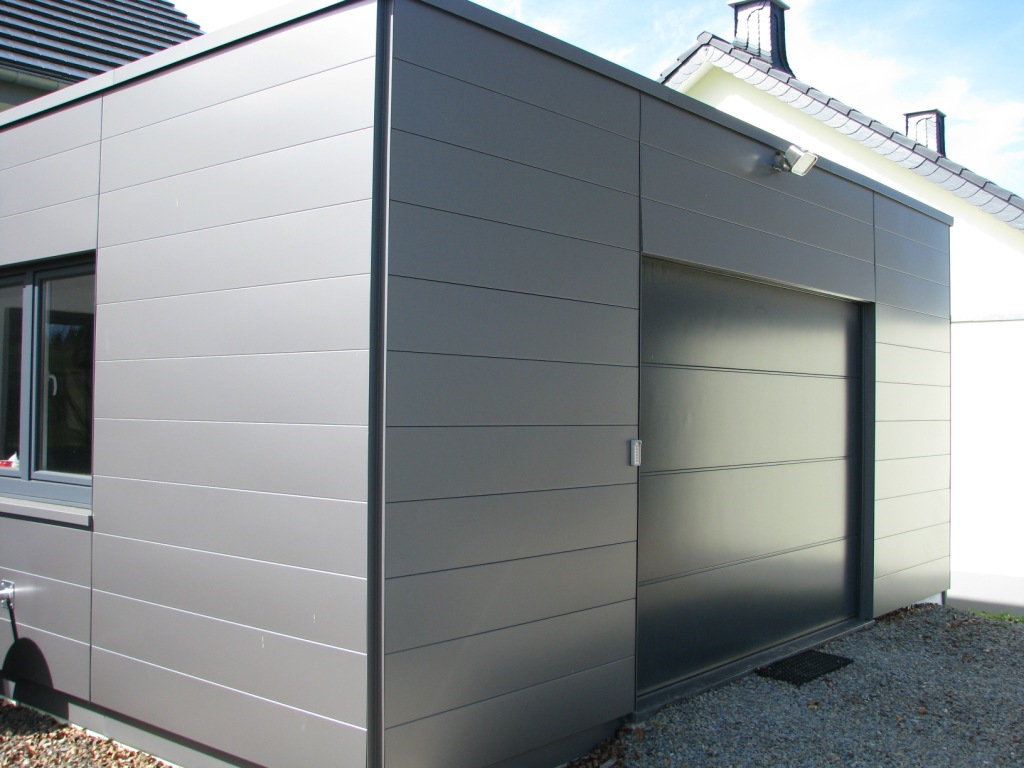

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

• его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
• кассеты имеют высокую устойчивость к постоянным перепадам температуры;
• большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

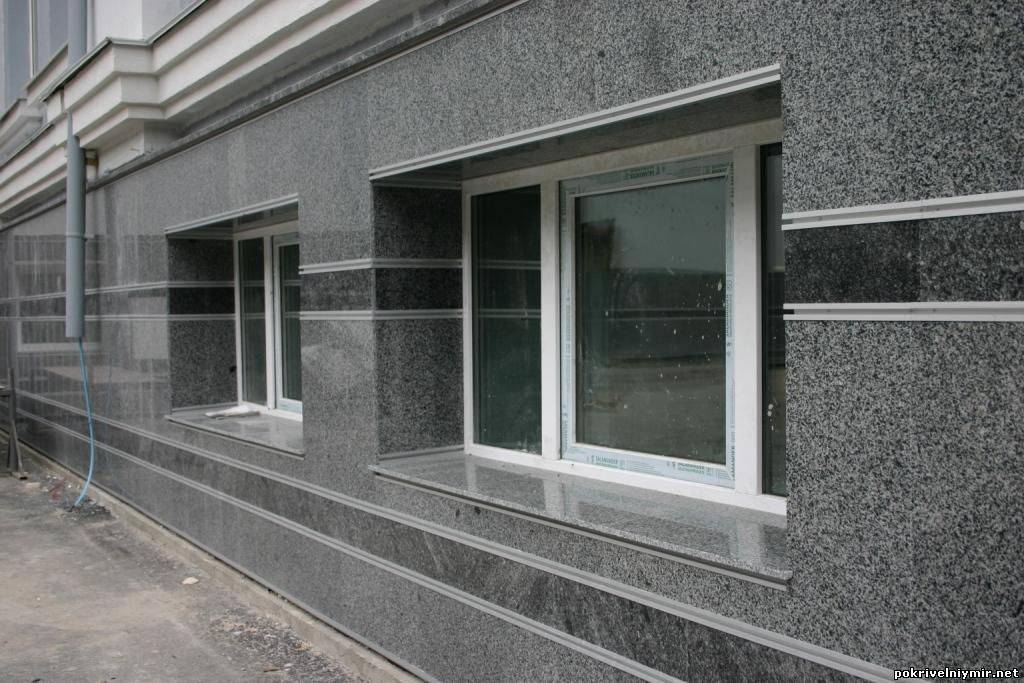

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

• прочность;
• долговечность — конструкции из натурального камня смогут прослужить вечно;
• обладает высочайшей устойчивостью к осадкам;
• природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

• обеспечивает высокое утепление;
• устраняет различные дефекты стены, которые ярко выделяются;
• создает дополнительную прочность всего сооружения;
• обладает звукоизоляционными свойствами;
• повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.

Особенности устройства вентилируемого фасада

Такие фасады имеют определенную схему устройства, которая не должна нарушаться:

1. Верхний слой – облицовка из любого подходящего материала. Нельзя допускать создания сплошного покрытия, полностью лишенного отверстий.
2. Стойки каркаса. Они удерживают отделку при помощи специальных креплений.
3. Вентиляционный промежуток. Именно он создает нужный эффект и защищает строение от скопления влаги и перепадов температуры.
4. Мембрана. Закрывает теплоизоляционный материал и способствует паропроницаемости.
5. Слой утеплителя. Для этого используется подходящая по параметрам продукция.
6. Фиксация каркаса. Кронштейны устанавливаются разными способами, предпочтительным считается крепеж непосредственно на основание.

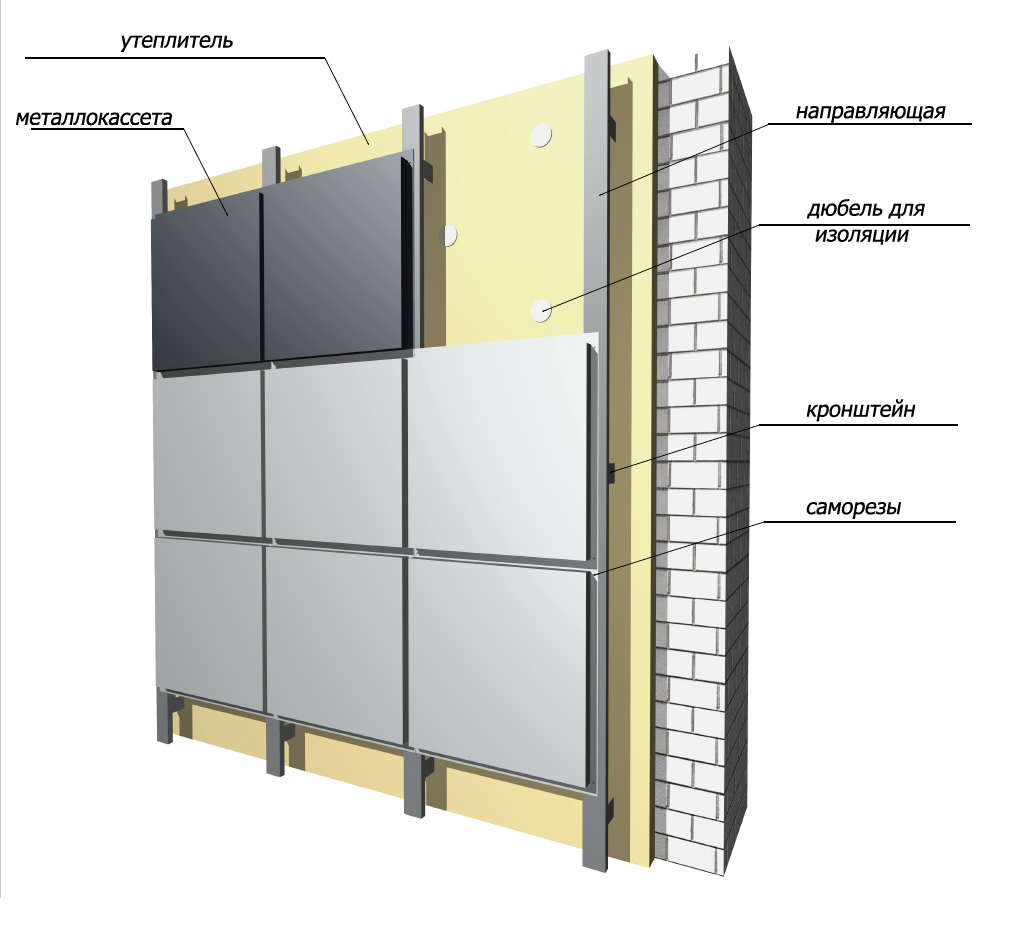

Схема устройства вентилируемого фасада каркасного типа

При расположении объекта рядом с источником сильного шума дополнительно укладывается слой звукоизоляции.

Схема производства

Основным преимуществом изготовления несущих конструкций является относительная простота их производства. Для этого требуется наличие нескольких видов профилей, изготовленных из алюминия или оцинкованного железа. Предпочтительнее применять уже готовые элементы, так как их поверхность защищена от коррозии.

Иногда необходимо сделать эконом-вариант каркаса. В этом случае технологии вентилируемых фасадов отличаются от стандартных. В качестве основных несущих элементов применяются изготовленные на собственном производстве стойки. Для этого применяется метод холодной прокатки заготовок из оцинкованной стали. Преимущества этой технологии заключаются в следующем:

• Низкая себестоимость конструкции.
• Возможность изготовления несущих элементов требуемых размеров, т. е. во время монтажа не нужно применять дополнительные инструменты для подрезания стоек.

Методом штамповки изготавливаются детали крепежа: кронштейны, кляммеры и т. д.

Видео-сюжет о проведении монтажных работ по вентилируемому фасаду

Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.

Резюмируя вышесказанное, можно сделать следующие выводы:

• технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
• имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».

Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.

Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.

Стоимость

№ п/п	Наименование материалов и работ	Ед. изм.	Объём	Стоим. руб.	Сумма руб.
№1	Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20%	кв.м.	1,20	1150,00	1380,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,10	450,00	495,00
4	Поставка алюминиевой подконструкции с учетом крепежа	кв.м.	1,00	625,00	625,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1400,00	1400,00
	Итого:	3990,00
№2	Вентилируемый фасад из КЕРАМОГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10%	кв.м.	1,10	500,00	550,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,10	450,00	495,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1300,00	1300,00
	Итого:	3260,00
№3	Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	50,00	50,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35%	кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	4027,50
№4	Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	250,00	250,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35%	кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	4627,50
№5	Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2600,00	2600,00
3	Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	550,00	605,00
4	Поставка алюминиевой подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1500,00	1500,00
	Итого:	4627,50
№6	Вентилируемый фасад из ГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2400,00	2640,00
3	Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	550,00	605,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	950,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	6200,00
№7	Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10%	кв.м.	1,00	800,00	880,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	450,00	495,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1300,00	1300,00
	Итого:	3590,00

Керамогранит

Относительно новым видом облицовки является керамогранит или искусственный камень. Придуманный итальянцами в конце 70 годов прошлого века, он искусно имитирует натуральные материалы, демонстрируя отменные эксплуатационные свойства. Для производства керамогранита используется два вида глин – иллит и каолинит, которые переплавляются с добавлением кварцевого песка и полевого шпата. Этот процесс очень близок к производству фарфора, не зря итальянцы называют этот продукт gress porcellanato – фарфоровая керамика. Тандем пластичности одной глины и огнеупорности второй рождает материал с уникальными свойствами – прочный, износоустойчивый, негорючий. Добавлением окислов металлов керамограниту придают широкую палитру текстур.

Среди иных достоинств материала можно выделить следующие:

• низкое водопоглощение;
• морозостойкость;
• инертность к бытовой и атмосферной химии;
• устойчивость к загрязнениям;
• экологичность.

полезно в работе

Выигрывая в цене перед натуральным камнем, керамогранит находит применение в создании богатых и величественных фасадов жилых и офисных строений.

Изготовление каркаса

Любая система фасадов состоит из нескольких элементов – каркаса, крепежных деталей и декоративных облицовочных панелей. Несущая конструкция изготавливается из специального профиля – стойки. Предварительно составляется схема монтажа, согласно которой выполняется их установка.

Зачастую используют комплектующие известных производителей. В этом случае оборудование для производства вентилируемых фасадов будет состоять из режущего станка, копировального устройства для изготовления технологических отверстий и раскроечной машины.

Сначала выполняется замер наружной стены здания, и по полученным данным составляется схема монтажа. Затем в цеху вырезаются составные части конструкции – стойки и защитные элементы. На объекте происходит лишь небольшая подгонка размеров. Если же все работы будут проходить в «полевых» условиях, велика вероятность допущения ошибки.

Система вентилируемого фасада: технические параметры

Вентилируемые фасады домов прочно заполнили большой сегмент рынка.

Конструкция НВФ имеет массу очевидных достоинств:

• Пожаробезопасность. Для облицовки фасадных частей зданий используются только те материалы, которые не подвержены горению.
• Отлично сохраняют тепло. Благодаря свойствам теплоизоляционных слоев, в помещениях сохраняется максимально комфортный микроклимат. Благодаря специальной паронитовой прокладке тепло сохранится надолго. Паронитовая прокладка устраняет мостик холода между кронштейном и стеной.
• Обеспечение звукоизоляции. Функцию защиты от посторонних шумов выполняет теплоизоляционный слой.
• Препятствуют образованию конденсата. Воздушный зазор, где свободно циркулируют воздушные потоки, не дает образоваться парам, поэтому утеплитель остается всегда сухим.
• Возможность во время работы скрыть все дефекты стен, которые образовались в процессе строительства.
• Устойчивость к образованию коррозии. Фасад оберегает несущие стены от коррозийного воздействия.
• Возможность в процессе работы реализовать любую дизайнерскую задумку.
• Система вентилируемого фасада имеет небольшой вес, поэтому может быть использована для построек различного типа.
• Система вентилируемых фасадов зданий проста в установке.
• Работу по обустройству фасадных систем можно проводить даже зимой.

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

• слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
• наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
• высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
• эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
• монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
• системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

• если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
• на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
• работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

1. присутствует зазор между стеной и утеплителем;
2. при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на проектирование сооружений повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

• Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
• Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
• Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

• Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
• Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

Схема устройства бескаркасного вентилируемого фасада

Виды подсистем, особенности и варианты крепления

Наиболее полно на рынке строительных материалов представлены три типа подсистем для вентилируемых фасадов:

• Алюминиевые;
• Из оцинкованной стали;
• Из нержавеющей стали.

Рассмотрим подробно особенности этих систем.

Алюминиевые подсистемы

Достоинства:

Минимальный вес элементов конструкции;

Длительный срок службы (до 50 лет);

Специальная технология изготовления увеличивает прочность элементов каркаса, что позволяет использовать для облицовки керамогранит, клинкер и терракотовые панели;

Алюминиевые системы не подвержены коррозии и невосприимчивы к перепадам температур.

Недостатки:

• По прочности несущие алюминиевые конструкции заметно уступают стальным и композитным аналогам;
• Увеличение температуры до 300С влечет за собой снижение прочностных характеристик, а при 650С конструкция полностью выходит из строя. Учитывая тот факт, что средняя температура пожара составляет 1000С вероятность обрушения ВФ с алюминиевым каркасом при пожаре весьма высока.

Из отечественных производителей алюминиевых подсистем можно выделить следующие компании:

• NordFox;
• Краспан;
• Металл Профиль.

Средняя стоимость алюминиевой подсистемы отечественного производства составляет 500 – 600 руб./м2.

Подсистемы из оцинкованной стали

Конструкции из оцинковки имеют большую прочность чем алюминиевые аналоги, однако в большей степени подвержены коррозии и воздействию агрессивных сред.

Достоинства:

• Высокая несущая способность конструкции;
• Оцинкованные системы могут использоваться с любыми видами облицовочного материала, включая особо тяжелые, такие как натуральный камень, клинкер, керамогранит;
• Конструкция может сохранять работоспособность 30 лет и более;
• Стоимость каркаса из оцинковки меньше чем аналогов из алюминия и нержавеющей стали;
• Каркас из оцинкованной стали отвечает всем требованиям пожарной безопасности.

Недостатки:

Основным недостатком подсистем из оцинкованной стали является их недостаточная сопротивляемость коррозии.

Взвесив все за и против, можно сделать вывод, что каркас из оцинкованной стали является самым бюджетным вариантом для устройства навесного вентилируемого фасада. Несмотря на невысокую стоимость, прочностные характеристики оцинкованных систем позволяют использовать любой облицовочный материал.

Средняя стоимость 1м2 обрешетки составляет 300 руб./м2.

Подсистемы из нержавеющей стали

Такие конструкции отличаются самой высокой стоимостью, однако их эксплуатационные характеристики полностью оправдывают материальные затраты. В некоторых случаях использование оцинковки и алюминия неприемлемо, в частности это касается высотного строительства.

Достоинства:

• Высокая прочность и жесткость каркаса позволяет использовать любой вид облицовки;
• Конструкция не восприимчива к воздействию влаги и агрессивных химических соединений;
• Подсистема из нержавейки соответствует всем требованиям пожарной безопасности;
• Точность изготовления элементов обеспечивает простоту и надежность сборки;
• Длительный срок службы, системы из нержавеющих сталей могут работать 60 лет и более.

Недостатки:

Подсистема имеет значительный собственный вес, что ограничивает возможность монтажа конструкции из нержавеющей стали на легких постройках.

Стоимость нержавеющих подсистем существенно выше алюминиевых и оцинкованных аналогов.

Средняя стоимость 1м2 каркаса из нержавеющей стали 2500 руб./м2.
