Назначение и классификация средств подмащивания, используемых в строительстве
Классифицируется оборудование этой разновидности следующим образом:
- Площадки. Представляют собой навесные, жестко закрепленные конструкции, используемые непосредственно в месте проведения работ.
- Вышки. Эти металлические конструкции передвигаются на самоходных шасси и используются обычно для выполнения кратковременных работ одним — двумя человеками.
- Леса. Оборудование этого типа используется при выполнении широкомасштабных работ. Представляют собой леса многоярусные, развитые по фронту и высоте конструкции. Классифицироваться они могут на свободностоящие, передвижные, навесные, стоечные приставные.
- Подмости. Так называют особые одноярусные конструкции, свободностоящие или подвесные. Средства подмащивания этого типа имеют ограниченные размеры.
Изготавливаться такое вспомогательное оборудование может из разных материалов. Металлические конструкции отличаются большей прочностью и надежностью. Деревянные имеют меньший вес и стоят дешевле.
Назначение и классификация средств подмащивания, используемых в строительстве
Классифицируется оборудование этой разновидности следующим образом:
- Площадки. Представляют собой навесные, жестко закрепленные конструкции, используемые непосредственно в месте проведения работ.
- Вышки. Эти металлические конструкции передвигаются на самоходных шасси и используются обычно для выполнения кратковременных работ одним — двумя человеками.
- Леса. Оборудование этого типа используется при выполнении широкомасштабных работ. Представляют собой леса многоярусные, развитые по фронту и высоте конструкции. Классифицироваться они могут на свободностоящие, передвижные, навесные, стоечные приставные.
- Подмости. Так называют особые одноярусные конструкции, свободностоящие или подвесные. Средства подмащивания этого типа имеют ограниченные размеры.
Изготавливаться такое вспомогательное оборудование может из разных материалов. Металлические конструкции отличаются большей прочностью и надежностью. Деревянные имеют меньший вес и стоят дешевле.
По методу установки средства подмащивания могут подразделяться на подвесные, навесные, свободно стоящие и приставные. В последнем случае оборудование жестко прикрепляется к несущим конструкциям возводимого объекта. Подвесные средства подмащивания крепятся посредством жестких или гибких тяг. Свободно стоящее оборудование обладает собственной устойчивостью. Навесное фиксируется к несущим конструкциям не с помощью тяг, а жестко.
По методу изменения высоты рабочего места средства подмащивания могут подразделяться на наращиваемые, непрерывного подъема, постоянной высоты. По способу изменения фронта рабочего места — на передвижные или переставные. Помимо всего прочего, средства подмащивания классифицируются по такому признаку, как несущая способность. В этом плане различают оборудование легкое, средней тяжести и тяжелое.
Рассмотренное выше оборудование является основным и используется при выполнении строительных работ очень часто. В дополнение к лесам, площадкам и т. д. могут также использоваться такие средства подмащивания, как лестницы. Это оборудование бывает:
- свободностоящим;
- приставным наклонным;
- приставным вертикальным;
- маршевым.
Изготавливаться и разрабатываться средства подмащивания должны с точным соблюдением нормативов ГОСТ 24258 88. Стандарт регулирует параметры и характеристики конструкций этого типа всех разновидностей. Кроме того, при изготовлении такого оборудования должны соблюдаться нормативы ГОСТ 15150. По этому стандарту леса, люльки и т. д. положено изготавливать в климатическом исполнении ХЛ или У.
Материалы и способы изготовления средств подмащивания выбираются таким образом, чтобы в готовом виде они могли выдерживать нагрузку:
- от собственной массы;
- от ветра;
- от используемых при ремонте и строительстве материалов;
- от работающих на высоте людей.
Согласно нормативам, коэффициент надежности по нагрузке от собственного веса средств подмащивания должен составлять 1.1, от людей — 1.2, от ветра — 1.3.
4.МЕТОДЫ КОНТРОЛЯ
4.1. Качествоматериалов и изделий должно быть удостоверено сертификатамипредприятий-изготовителей.
4.2. Геометрическиеразмеры средств подмащивания и их элементов проверяют рулеткой по ГОСТ 7502, металлической линейкой по ГОСТ 427, штангенциркулем по ГОСТ166, угломером с нониусом по ГОСТ 5378 или другими инструментами, обеспечивающимиточность измерений до 1 мм и проверенными метрологическими организациямиГосстандарта СССР в соответствии с требованиями ГОСТ 8.002 и ГОСТ 8.513.
4.3. Массу средствподмащивания следует измерять на весах по ГОСТ 23676 или динамометром по ГОСТ 13837.
(Измененная редакция).
4.4. Качествосварных швов проверяют визуально в соответствии с ГОСТ 3242.
4.5. Качествоокраски определяют визуально в соответствии с ГОСТ 9.032.
Форма обложки журнала учета средств подмащивания
ЖУРНАЛ учета средств подмащивания __________________________________________________________________________ наименование строительно-монтажной __________________________________________________________________________ организации и ее подчиненность Лицо, ответственное за ведение журнала __________________________________________________________________________ должность, фамилия, имя, отчество ФОРМА СТРАНИЦ ЖУРНАЛА УЧЕТА СРЕДСТВ ПОДМАЩИВАНИЯ Характеристика средств подмащивания
Сведения о ремонтах
Данные о технических освидетельствованиях
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАНЦентральным научно-исследовательским и проектно-экспериментальным институтоморганизации, механизации и технической помощи строительству Госстроя СССР
ВНЕСЕН Государственным строительным комитетом СССР
ИСПОЛНИТЕЛИ
А.А. Гершбейн, Б.Я. Мойжес, В.П. Сухачев, В.В. Баконин
2. УТВЕРЖДЕН И ВВЕДЕНВ ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от28.11.88 № 237
3. ВЗАМЕН ГОСТ24258-80
4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
ГОСТ 8.002-86 | 4.2 |
ГОСТ 8.513-84 | 4.2 |
ГОСТ 9.032-74 | 4.5 |
ГОСТ 9.402-80 | 2.2.14 |
ГОСТ 12.4.026-76 | 2.2.21 |
ГОСТ 15.001-88 | 2.1 |
ГОСТ 166-80 | 4.2 |
ГОСТ 427-75 | 4.2 |
ГОСТ 3242-79 | 4.4 |
ГОСТ 5378-66 | 4.2 |
ГОСТ 7502-80 | 4.2 |
ГОСТ 7505-74 | 2.2.6 |
ГОСТ 7829-70 | 2.2.6 |
ГОСТ 13837-79 | 4.3 |
ГОСТ 15150-69 | 2.2.1, 5.2 |
ГОСТ 23676-79 | 4.3 |
ГОСТ 25670-83 | 2.2.6 |
СНиП 2.01.07-85 | 2.2.2 |
СНиП 2.03.06-85 | 2.2.2 |
СНиП 2.03.11-85 | 2.2.13 |
СНиП II-23-81 | 2.2.2 |
СНиП II-25-80 | 2.2.2 |
СНиП III-4-80 | 6.1 |
(Измененная редакция).
1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 3. ПРИЕМКА 4. МЕТОДЫ КОНТРОЛЯ 5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ ПРИЛОЖЕНИЕ 1Справочное ТЕРМИНЫ И ПОЯСНЕНИЯ ПРИЛОЖЕНИЕ 2Обязательное ПАСПОРТ на средства подмащивания конкретного типа ПРИЛОЖЕНИЕ 3Обязательное Форма обложки журнала учета средств подмащивания |
Приложение 1 (справочное). Термины и пояснения
Приложение 1Справочное
Термин | Пояснение |
Cредства подмащивания | Устройства, предназначенные для организации рабочих мест при производстве строительно-монтажных работ на высоте или глубине более 1,3 м от уровня земли или перекрытия |
Свободностоящие средства подмащивания | Устройства, обладающие собственной устойчивостью в рабочем положении и нетребующие их крепления к несущим конструкциям зданий и сооружений |
Приставные средства подмащивания | Устройства, устойчивое положение которых обеспечивается креплением их к конструкциям зданий и сооружений |
Переставные средства подмащивания | Устройства, перемещаемые вдоль фронта работ путем перестановки их краном или вручную (в т. ч. с частичной или полной разборкой и последующей сборкой) |
Передвижные средства подмащивания | Устройства, перемещаемые вдоль фронта работ передвижением на колесных опорах |
Подвесные средства подмащивания | Устройства, прикрепляемые к конструкциям зданий и сооружений гибкими подвесками |
Навесные средства подмащивания | Устройства, неподвижно прикрепляемые к конструкциям зданий и сооружений специальными деталями |
Леса | Многоярусная конструкция, предназначенная для организации рабочих мест на разных горизонтах |
Подмости | Одноярусная конструкция, предназначенная для выполнения работ, требующих перемещения рабочих мест по фронту работ |
Вышка | Передвижная конструкция, предназначенная для кратковременных работ на высоте |
Люлька | Подвесная конструкция с рабочим местом, перемещаемым по высоте |
Площадка | Навесная конструкция, предназначенная для образования рабочего места непосредственно в зоне производства работ |
Лестница | Конструкция, предназначенная для перемещения людей по высоте и создания кратковременных рабочих мест |
Журналы и бланки
Автодороги, дорожное хозяйствоАЗС и АЗГСАптекиАрхивыАттракционыБанкиБассейныБухгалтерияГазовое хозяйство, газораспределительные системы, ГАЗПРОМГеодезия, геологияГостиницы, общежития, хостелыГрузоподъемные механизмыДелопроизводствоДокументы, относящиеся к нескольким отраслямДрагметаллыЖКХЖурналы для медицинских учрежденийЖурналы для образовательных учрежденийЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовЖурналы и бланки для армии, вооруженных силЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКадровая работа: Журналы, бланки, формыКанатные дороги, фуникулерыКладбищаКомплекты документов и журналовКонструкторская, научно-техническая документацияЛесное хозяйствоЛифтыМетрологияМЧСНефтебазыНефтепромысел, нефтепроводыОбложки для журналов и удостоверенийОхрана труда и техника безопасностиПожарная безопасностьПроверки и контроль госорганами, контролирующими организациямиПромышленностьПсихологияРаботы с повышенной опасностьюРегулирование алкогольного рынкаСамокопирующиеся бланкиСвязьСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоТепловые энергоустановки, котельныеТранспортТуризмУчреждения культуры, библиотеки, музеиШахты, рудники, метрополитены, подземные сооруженияЭксплуатация зданий и сооруженийЭлектроустановкиЭнергетика
Книги
Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари
Требования СНиП III-4-80
Работа на высоте с применением средств подмащивания всегда связана с определенным риском. Поэтому положенные нормативы должны в точности соблюдаться и в процессе их эксплуатации. Согласно СНиП III-4-80, безопасность проведения работ обеспечивается:
- Правильной сборкой. Рабочие настилы должны быть максимально ровными. При этом зазоры между досками не должны превышать 5 мм. При расположении настила выше 1.3 м, следует использовать бортовые элементы и ограждения.
- Правильной установкой. Грунт на месте сборки лесов обязательно утрамбовывается. Помимо этого, обеспечивается отвод поверхностных вод. Угол наклона лестниц не должен превышать 60 гр по отношению к горизонтальной плоскости. Установка средств подмащивания ближе 5 метров от опор ЛЭП или работающего электрического оборудования не допускается.
Осматриваться конструкции в процессе эксплуатации с целью проверки безопасности должны один раз в 10 дней. При выполнении этой процедуры средства подмащивания проверяются:
- на наличие разного рода дефектов;
- на прочность и устойчивость;
- на наличие ограждений в нужных местах.
То есть определяется безопасность использования таких конструкций, как леса навесные или свободностоящие, вышки, подмостки и т. д., в дальнейшем. При работе с приставными лестницами высотой более 1.3 м в обязательном порядке должен использоваться предохранительный пояс. Скопления людей в одном месте на настилах не допускается.
Типы и основные параметры
1. Типы и основные параметры

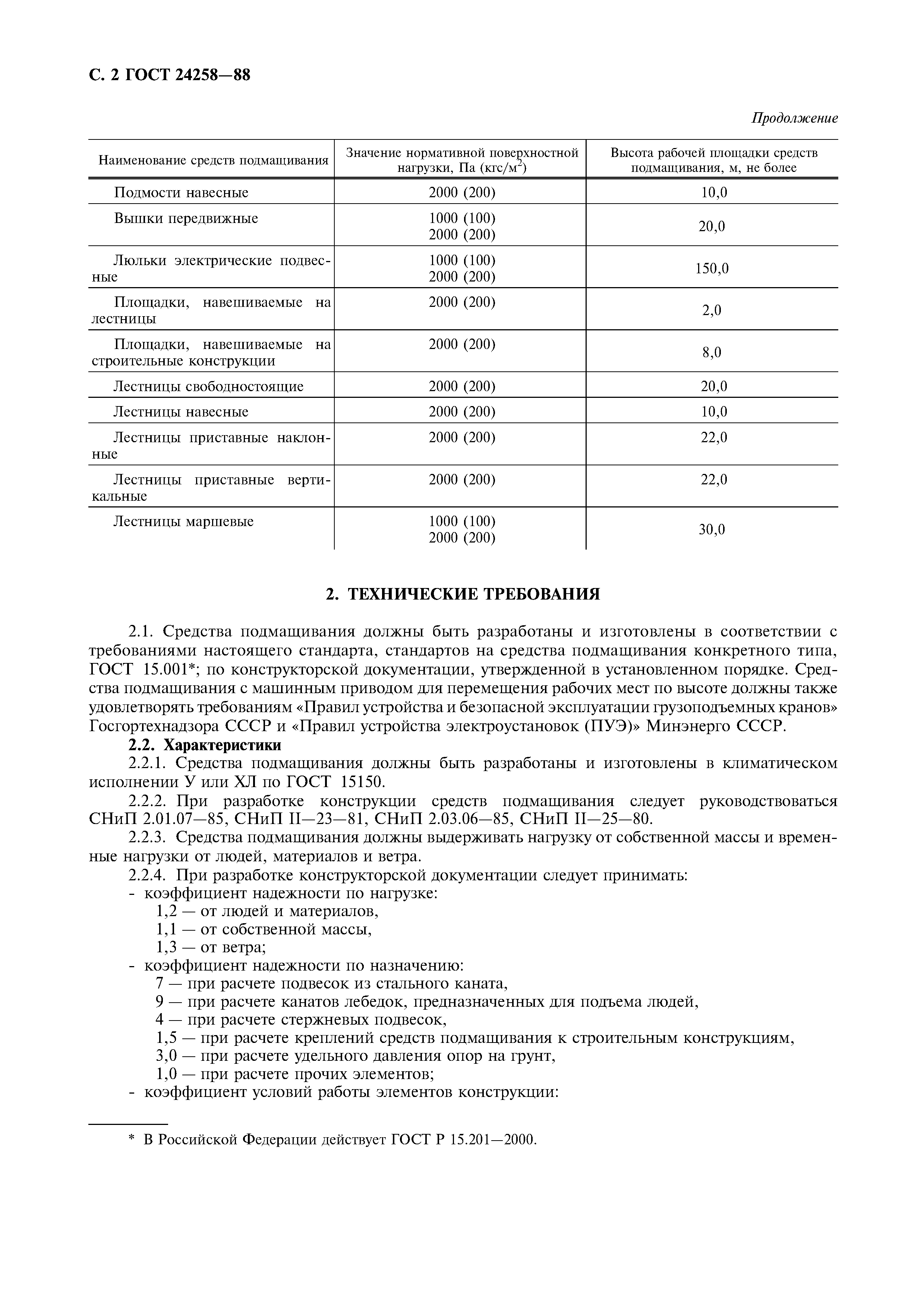

Типы и основные параметры средств подмащивания должны соответствовать приведенным в таблице.
