Водозаборная скважина: фото, схема, устройство, эксплуатация

Принцип работы

Процесс очищения начитается на этапе забора воды из скважины. Исходная жидкость благодаря насосам из источника передается в здание подстанции второго уровня и на грязевые фильтры, которые предназначены для задержки абразивных элементов и крупной взвеси, чтобы защитить водоочистное оборудование, находящееся после фильтрационной системы.

Затем вода аэрируется для окисления двухвалентного железа с дальнейшей фильтрацией на устройствах обезжелезивания. Во время активного смешивания жидкости с воздухом производится окисление вредных добавлений, выпадающих в осадок и улавливающихся на дальнейшем этапе очищения.

После аэрации вода переходит на фильтрационную систему обезжелезивания. Каждый фильтр оборудован многоуровневым клапаном, который работает в автоматическом режиме. Вода, проходящая через слой фильтра загрузки и поддерживающий гравийный участок, очищается от взвесей и выходит через дренаж.

С учетом работы фильтра производится забивание зернового пространства загрузки вредными примесями и в дальнейшем увеличивается гидравлическое давление. Чтобы восстановить пропускную возможность, нужно регулярно производить очищение фильтра загрузки (это производится автоматическим многоуровневым клапаном).

Промывка фильтра производится не реже одного раза в 3 дня. Время очистки занимает не более получаса. После очищения вода переходит в бак, который одновременно является хранилищем пожарного запаса и регулирует общий объем питьевой воды.

Из бака помпами второго уровня жидкость транспортируется потребителю, проходя через ультрафиолетовую очистку. Это требуется для избавления от бактериологических загрязнений. УФ-стерилизаторы выглядят в виде металлической камеры с находящимися внутри ультрафиолетовыми лампами в кварцевых кожухах, что исключает контакт с водой. Установки имеют в комплекте пульт ДУ, который контролирует работу ламп и подает сигнал при поломке.

Продолжительная и эффективная эксплуатация водозаборных узлов гарантирована только в случаях, если во время разработки проектной документации и создании были соблюдены все необходимые требования СНиП. Соответствие всем требованиям и условиям позволит обеспечить надежность, стабильность и экономичность работы всех систем водозаборного узла.

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

Устройство насосной станции

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Как работает водозаборная скважина?

Буровая установка по мере выработки грунта укрепляет стенки ствола скважины обсадными трубами необходимого диаметра. Нижняя часть трубы м перфорируется и обматывается фильтрующей сеткой – для песчаного водоносного горизонта; для известнякового водоносного горизонта – либо ствол остается необсаженным трубами (т.н. открыьый ствол) или ставится перфорированный элемент для предотващения завала трубы кусками разрушенного известняка.. Поток воды из водоносного горизонта под действием гидравлической силы устремляется в скважину и устанавливается на определённом уровне, который носит название статического.

Дальнейший подъём воды на поверхность выполняется насосами, тип которых зависит от технических условий. Он может быть поверхностный — при подаче воды с глубины около 8–10 метров, или погружной (опускаемый в скважину). Погружные насосы комплектуют устройствами против сухого хода; на скважину, как правило, устанавливают герметичный оголовок. Обустраивают скважины по схемам, специально разрабатываемым для геолого-гидрогеологических условий района работ и требованиям объекта водоснабжения.

Включение и выключение

Схема водозаборного узла.

При эксплуатации скважин важно правильно использовать насосное оборудование, которое обеспечивает подачу воды наверх. После того как источник запускается в работу, необходимо сразу установить режим включения/выключения. В противном случае насосы придут в негодность, не исключены вероятности аварийных ситуаций

В противном случае насосы придут в негодность, не исключены вероятности аварийных ситуаций

В противном случае насосы придут в негодность, не исключены вероятности аварийных ситуаций.

Если существующий дебит не удовлетворяет всем потребностям в воде, то надо не увеличивать мощность подачи воды. Следует сразу обратиться к обслуживающей организации, специалисты которой и проведут необходимое исследование по определению методов увеличения объемов воды.

Обычно оборудование работает бесперебойно, выключать его необходимо только в таких случаях:

Оборудование при нормальном напряжении использует силу тока, на 20% превышающую номинальное значение. В этом случае необходимо остановить оборудование, после чего произвести диагностику, выполнить соответствующий ремонт. Если общая производительность скважины падает на 20%, необходимо остановить насос, после чего произвести осмотр скважины. Вполне возможно, что потребуется произвести его тщательную чистку. Обычно после очистки проблема устраняется сама собой. Если насосное оборудование начинает издавать во время работы звуки, ему не свойственные, то следует срочно предпринять меры. Если во время работы появляются вибрации. При количестве песка в воде от 2% процентов оборудование требуется отключить, выполнить чистку скважины, осмотр фильтров. Если контрольное оборудование показывает, что дебит падает, динамический уровень скважины сильно изменяется, насос останавливается, то необходимо произвести осмотр скважины, фильтров, оборудования

Вполне возможно, что потребуется чистка, замена картриджей фильтра

Если во время контрольных проб зафиксировано изменение химического состава воды, то важно выяснить причину такого изменения

Сроки эксплуатации оборудования могут быть различными, но они полностью зависят от того, как именно будет производиться обслуживание. Минимум 2 раза за год необходимо оборудование останавливать, после чего проводить чистку, осмотр, замену всех изношенных деталей при необходимости. Если установки не работают постоянно, то срок между проверками можно увеличить от 6 месяцев до 9, этого будет вполне достаточно.

Инструменты и установки

Разные виды бурения скважин требуют использование различного оборудования. Выбор инструмента определяет характер почвы в вашем районе.

Используются следующие ручные буры:

• Шнековый. Необходим при роторном бурении в условиях мягкой глины и влажных супесей.
• Стакан. Нужен в канатно-ударном, в условиях облипающей и вязкой почве.
• Ложковый. Применяется в ударно-вращательном бурении, в условиях сыпучего и рыхлого грунта.
• Желонка. Используется в канатно-ударном, в условиях ила, осыпающейся почвы и тому подобное.
• Долото. Штанга для разбивания валунов.

Каждый бур имеет режущую коронку. Делается она из твердосплавной и закаленной стали.

Перед тем как пробить источник, происходит монтаж специальных установок:

• Ударно-канатная. Скорость бурения очень низкая. Принцип заключается в падающей желонке, которая под своим весом разбивает грунт. Она же и поднимает почву наверх. Представляет собой треногу с тросом. На веревку крепится желонка.
• Шнековая. Длина шнека достигает 2 метров. Процесс бурения происходит вручную и механизированно. Выполнив 3 оборота, почва извлекается наружу. Постепенно штанга наращивается. Мобильная установка позволяет обеспечить высокую производительность.
• С промывкой. Самая производительная установка. По сути, это бурение водой при использовании штанги с лопастным буром. За один час можно углубиться до 10 метров.

Обустройство скважины на воду от А до Я: видео

Ниже приведены примеры видео, наглядно отображающие многие этапы обвязки скважин:

1. Скважинное бурение, самостоятельное обустройство кессона скважины под воду, установка глубинного насоса в скважину, монтаж и подключение гидроаккумулятора, автоматики в кессоне:
2. Бурение, устройство кессонного колодца своими руками, сборка насосной станции для погружного электронасоса:
3. Установка стальной кессонной камеры, монтаж гидроаккумулятора и автоматики для погружного электронасоса:
4. Установка и подключение насосной станции к скважине в кессонной камере из бетонных колец:

Проводя обвязку скважины, ориентируются на физические параметры источника: глубину, дебит, статический уровень, качество воды. Исходя из перечисленных факторов, выбирают тип насоса (поверхностный или погружной), а затем вариант размещения (кессон, дом) и подключения (через оголовок или адаптер). От качества воды зависит сложность фильтрационной системы, обычно артезианские источники требуют применения дорогостоящих систем очистки от оксидов металлов и сероводорода.

Анализ воды

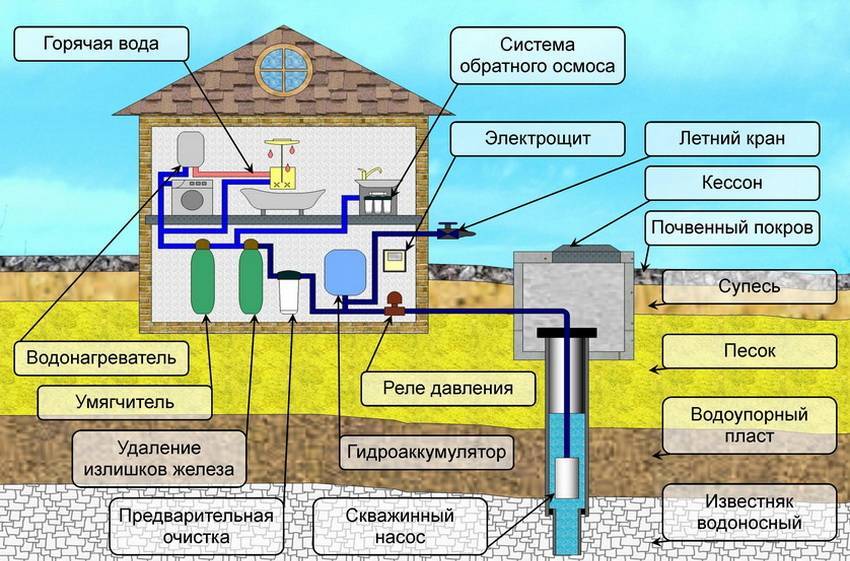

Типовая схема установки водоподготовки скважины.

После того как скважина уже готова и запущена, в течение всего периода эксплуатации периодически надо проводить анализы воды. Такие исследования требуется проводить регулярно, так как именно от этого зависит качество питьевой воды.

При заборе проб воды указываются такие данные:

• наименование, расположение источника;
• дата пробы, глубина забора, точное место скважины на плане участка;
• наименование организации, осуществляющей анализ;
• ФИО специалиста, который проводит забор воды.

Результат забора воды из скважины включает следующие данные:

• температура воды;
• оценка в баллах прозрачности, вкуса;
• наличие осадка в пробе, взвесей;
• кислотность пробы;
• окисляемость;
• уровень щелочности;
• уровень общей жесткости;
• уровень карбонатной жесткости;
• наличие сухого остатка;
• содержание в воде магния, кальция, оксидного и общего железа, нитратов;
• уровень сероводорода (при его наличии);
• количество кишечной палочки на 1 л;
• наличие, общее количество бактерий на 1 мл.

Для эксплуатации скважин необходимо соблюдать определенные правила, которые продлевают сроки службы источника, оборудования для водозабора. Вовремя проведенные меры по обслуживанию скважины помогут улучшить качество воды, удержать ее питьевые и вкусовые характеристики на необходимом уровне.

Артезианская скважина: глубина, химический и органический состав жидкости

Органических составляющих в артезианской воде нет, но это не означает, что вода абсолютно безвредна. Список и концентрация химических элементов может быть намного выше, чем в грунтовой жидкости. Ведь на какой бы глубине ни находился источник, вода в нем продолжает насыщаться разными химическими веществами. В зависимости от особенностей пластов, между которыми находится артезианская вода, жидкость может быть пресной, минеральной или концентрированной. А вода с такими составляющими может не подходить для употребления в пищу.

Специалисты не рекомендуют применять соленые воды из артезианского источника для полива сельскохозяйственных угодий из-за опасения засаливания грунта. Это может привести к его непригодности для вспахивания. Грунтовые воды для этого подходят больше, но зато чаще содержат возбудителей серьезных заболеваний, таких как кишечная палочка или холерный вибрион.

Кроме того, химический анализ показывает, что очень часто количество нитратов в грунтовых водах в несколько раз превышает все допустимые нормы. Взрослые менее восприимчивы к такой воде, но в случае отравления маленьких детей возможны даже летальные исходы.

Поскольку артезианская вода залегает очень глубоко, это обуславливает в ней наличие всех необходимых для организма минералов и микроэлементов

Особенности глубокого залегания артезианской воды обеспечивают не только высокий уровень чистоты, но и повышенную концентрацию железа, кальция, магния и фтора. Если состав и концентрация веществ не соответствуют допустимым нормам, то артезианскую воду подвергают дополнительной очистке для нормализации химического состава.

Статья по теме:

В случае если артезианская жила подходит близко к поверхности и начинает получать подпитку из грунтовых вод, то характерные показатели воды изменяются. Поэтому перед вводом в активное применение рекомендуется провести анализ как грунтовых, так и артезианских вод.

Среднестатистическому человеку неизвестно, на сколько метров артезианскую скважину придется бурить, пока шахта наполнится чистой водой. Определить это можно с помощью карты артезианских скважин, которая составляется для определенного региона страны.

Артезианская вода не содержит нитратов и других вредных веществ, которые можно обнаружить в обычных грунтовых водах

Данные сведения есть в свободном доступе в открытых источниках и в базах специализированных организаций, которые готовы поделиться этой ценной информацией. Но в том случае, если глубина бурения влияет на стоимость артезианской скважины, то без консультации специалиста не обойтись. Это необходимо даже при условии, если допускать, что водный горизонт расположен не очень глубоко.

Виды скважин

Основных типов водозаборных шахт существует всего два:

• фильтрационные;
• артезианские.

Водоносные слои под землей располагаются неравномерно. Первый их уровень расположен чаще всего не слишком глубоко, в зависимости от местности, — в 15-50 м от поверхности земли, под песчаным пластом. Для забора такой воды бурится, соответственно, не слишком глубокая фильтрационная скважина. По-другому она называется шахтой “на песок”. Второй уровень подземных вод залегает под слоем известковых отложений. Располагается он на глубине до 120 и более метров. Скважины, предназначенные для забора такой воды, называются артезианскими.

В сравнении с фильтрационными шахты «на известняк» имеют массу преимуществ. Во-первых, вода в них гораздо вкуснее и чище. А во-вторых, поток из шахт этой разновидности бьет под напором. В большинстве случаев такая водозаборная скважина (фото ее можно видеть ниже) может эксплуатироваться даже и без использования насосного оборудования.

Но несмотря на все преимущества артезианских шахт, большинство хозяев загородных участков предпочитает использовать недорогой вариант «на песок». В эксплуатации такие шахты достаточно удобны и служат долго.

Бурение артезианской скважины своими руками: специфика работы

Если водоносный слой расположен сравнительно неглубоко, примерно на глубине 30-50 метров, то можно попробовать пробить скважину на воду самостоятельно. Для этого необходимо сконструировать установку, состоящую из бура, треноги, на которую он подвешивается, лебёдки и тяжёлой «бабы». Также можно применить метод гидробурения. В этом случае порода постоянно промывается водой.

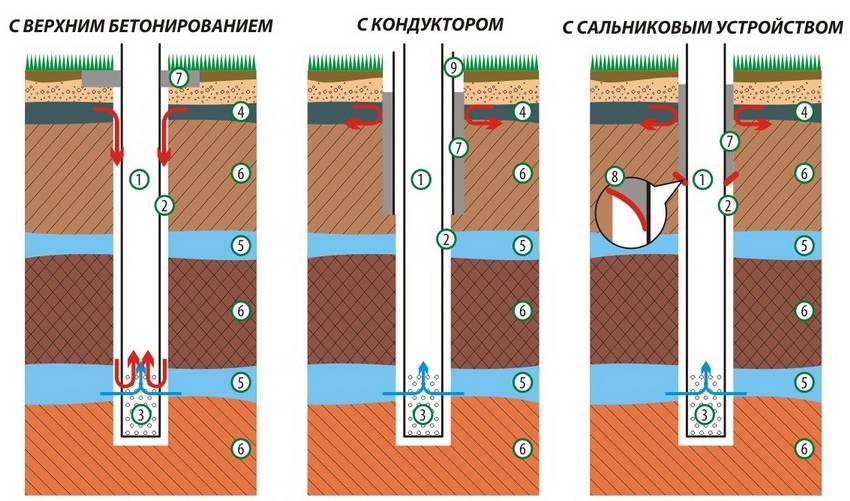

Варианты исполнения скважины. 1-эксплуатационная колонна, 2- затрубное пространство, 3 — фильтровая часть колонны, 4 — «верховодка», 5 — водоносные пласты, 6 — водоупорные пласты (плотные глины), 7 — цементная заливка, 8 — сальниковое устройство, 9 — глухая стальная колонна (кондуктор)

На первом этапе требуется вырыть котлован квадратной формы, имеющий размер 1,5 на 1.5 метра. Укрепить его стенки нужно досками, кусками фанеры или ДСП. Это убережет яму от обвалов. В середине котлована ручным буром проделывают шурф глубиной в один метр. Это нужно для того, чтобы установить буровую колонну максимально точно.

Над вырытым углублением ставится вышка, на которую подвешивается колонна с трубами. Конструкция поднимается и опускается в скважину с помощью лебедки. Периодически штангу необходимо извлекать наверх, чтобы почистить бур. В зависимости от вида почвы насадки меняют:

• для глиняной и суглинистой почвы подходит бур-змеевик;
• для песчаного грунта понадобится бур-ложка;
• оптимальный выбор в случае твёрдой почвы и валунов – это долото;
• рыхлый песчаный грунт или плывун с легкостью преодолеет желонка.

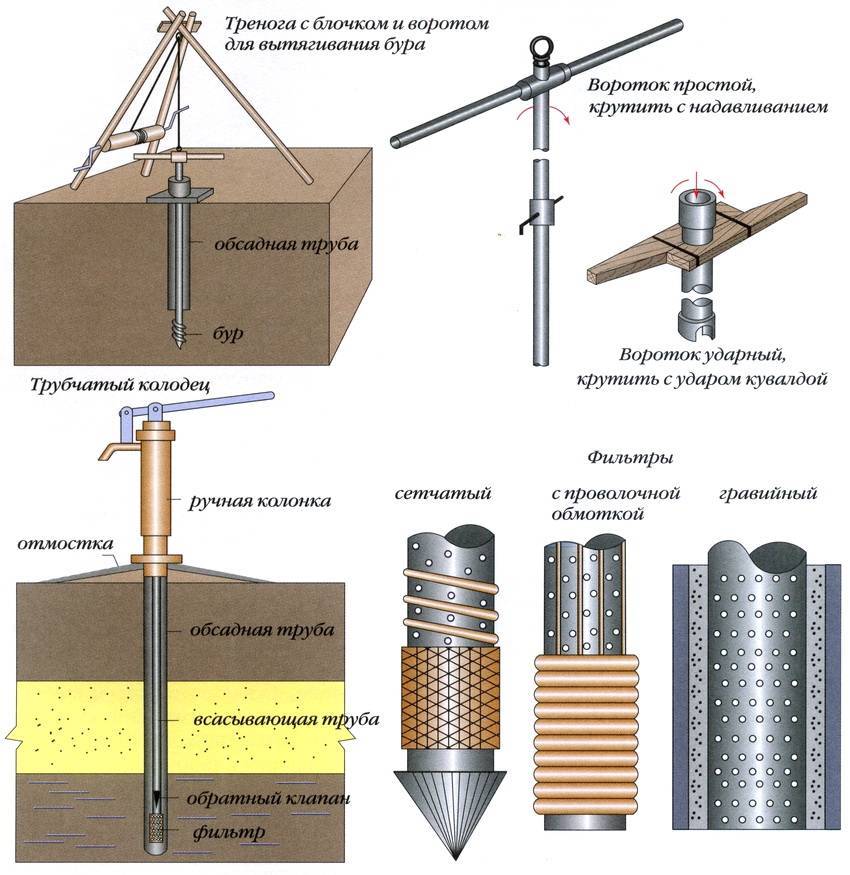

Схема бурения скважины своими руками при помощи треноги и подъемного блока

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

• Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
• В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
• Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
• Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение — предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

1. Пластик. Такой кессон — круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
2. Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
3. Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство — долговечность.
4. Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

1. Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
2. Готовят кессон, в нижней части которого вырезают отверстие под скважины, а в боковой — для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
3. Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Способы утепления наружных магистралей

Самый надёжный способ защитить трубы от замерзания — прокладка ниже уровня промерзания грунта. Но в силу многих объективных причин такое не всегда возможно. Для того, чтобы уберечься от мороза нужно использовать комплексную защиту. В неё входят изоляция труб в сочетании с использованием саморегулирующихся электрических подогревающих кабелей. Для пассивной защиты труб имеет смысл применять твёрдые скорлупы из пенополистирола соответствующего внутреннего диаметра с толщиной наружной оболочки до 8 см.

Саморегулирующийся кабель закрепляется на трубе, предварительно оклеенной алюминиевой лентой (это касается ПЭ труб) для лучшего теплообмена. Для труб, диаметром до 50 мм допускается закрепление кабеля вдоль трубы. Трубы свыше 50 мм нужно оборачивать кабелем по спирали. Такой подход обеспечивает защиту наружных магистралей при температурах до -60 градусов! Кабель не перегреет трубу, т.к. имеет встроенные датчики температуры, рассредоточенные по его длине и установленные на поддержание температуры воды внутри трубы на отметке +5 градусов.

Такой кабель достаточно включить осенью и выключить весной. На сегодняшний день это самый эффективный способ борьбы с морозом, если трубопроводы проходят близко к поверхности грунта или имеются наружные вводы в дом. ПЭ трубы, равно как и все другие виды пластиковых и металлопластиковых труб долго промерзают, но так же долго оттаивают. Несмотря на то, что будучи замороженными, они редко повреждаются, каждый, кто хоть раз испытал на себе удар морозной стихии, предпочитает саморегулирующийся кабель всем другим видам утепления.

Недостаток такой системы защиты очевиден — при отсутствии напряжения в сети он не работает. Но для комфортной и безопасной жизни за городом нужно иметь на этот случай альтернативный источник электропитания. Ведь современный загородный дом оборудован множеством систем, использующих электричество. А выбор источников питания очень разнообразен — от традиционных бензиновых электростанций, до аккумуляторных ИБП или электроустановок, работающих на сжиженном газе.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

• ставят стальной или бетонный кессон;
• оборудуют каменный приямок;
• или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
6. Подключают подающую насосную трубу.
7. Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
8. Прокладывают кабель насоса.
9. Устанавливают скважинную крышку.
10. Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

Колодец или скважина?

Работы по оформлению колодца сложнее и опаснее, нежели по производству скважины на воду. Зато колодец ремонтопригоден.

Из колодца можно вычерпать столько воды, сколько «земля даст», тогда как скважина сама «тянет» воду из земельных пластов. Именно поэтому срок службы скважин ограничен, и они способны не в лучшую сторону поменять геологию конкретной местности. А грамотно оформленный колодец эксплуатируется не то, что десятилетиями — столетиями и даже тысячелетиями, если высечен в скальном грунте. И на экологию эти сооружения не оказывают абсолютно никакого негативного воздействия.

Грамотным подходом к организации водоснабжения считается вырыть частную скважину на воду «с прицелом» на коллективный артезианский водопровод, долговечный и безопасный. Если же таких планов нет, копают колодец. И систему водоснабжения строят капитальную. Использованную скважину бетонируют, а землю вокруг нее возвращают в хозяйственный оборот.

Технология и обустройство артезианской скважины

Наиболее малозатратным методом устройства артезианской скважины считается применение малогабаритной бурильной установки (МБУ). Преимущество данной технологии заключается в том, что бурение скважин для артезианской воды можно проводить в любом месте. Оборудование характеризуется разборной конструкцией. Бурильные установки, которые выполнены на основе любого грузового автомобиля, напротив, не всегда могут иметь доступ к нужному месту. Очень часто приходится убирать часть забора, корчевать кустарники, пилить ветви деревьев и так далее.

Система водоснабжения дома и участка из артезианской скважины

Бурение артезианской скважины МБУ происходит по следующему плану:

• Необходимо определить, сколько метров глубина артезианской скважины составляет в конкретном случае.
• Выполнение процесса бурения.
• Обустройство колонны.
• Промывка колонны.
• Прокачка воды до тех пор, пока не будет подаваться кристально чистая вода.
• Монтаж насосного оборудования в пригодную для эксплуатации точку водозабора.

Для финишного оформления скважины потребуются дополнительные действия. Например, обустроить приямок для насоса, подобрать и установить блок автоматики, выполнить оголовок скважины, подключить дополнительное оборудование. Полноценное функционирование артезианской скважины обеспечит наличие рядом источника электропитания.

Если артезианская скважина достигает глубины более 100 м, для обеспечения напора воды необходим погружной насос

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

• Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
• В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
• Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
• Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.
