Станок для заточки цепей бензопил своими руками
Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:
- Вначале нужно установить прочную станину;
- В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
- На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
- В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
- К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
- При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.
Когда нужно проводить работу?
При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день
Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта
После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.
Как узнать, что зубья затупились
На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.
При внимательном рассмотрении зубьев можно заметить изменения в их профиле. В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.
Правильная заточка цепи бензопилы
Как понять, что оснастка затупилась
В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.
Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента
Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.
Подготовка пильной оснастки
Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.
Обработка режущего зуба
Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:
- в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
- в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.
В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.
Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.
Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев
Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.
Обработка ограничителя пропила
Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.
Видеоинструкция
Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.
Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи
Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.
Технология заточки
Конфигурация звена
Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.
Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.
- Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
- Задний угол верхнего лезвия — от 50 до 60°.
- Угол заточки верхней режущей части – от 25 до 35°.
Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции
Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости
Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.
Ручной способ
Набор для ручной заточки
При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.
Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.
Однако эта технология имеет ряд особенностей, который следует учитывать.
- Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
- Низкая скорость заточки.
- При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
- Небольшая стоимость набора – от 600 руб.
Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.
Электрический станок
Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.
Конструкция станка
Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.
Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.
| Наименование модели станка | Стоимость, руб. |
| Авангард МЗЦ-100/450 | 1700 |
| Einhell BG-CS 85 E | 1990 |
| Бригадир Professional GM4P | 2270 |
| Тайга МЗ-600 | 4320 |
Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:
- Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
- Оптимальная мощность — от 250 до 600 Вт.
- Скорость вращения – 3000—6000 об/мин.
- Толщина абразивного круга – до 3,2 мм.
Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.
Причины затупления зубьев цепи инструмента
Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.
К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:
неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку
Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля
Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.
Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.
Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.
Принцип действия и классификация
Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.
Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.
Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.
Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.
Выбор оборудования
Обычно покупатели, выбирая станок, ориентируются на стоимость. Для специалиста стоимость станка особой роли не играет. Приобретая, он смотрит на характеристики и на некоторые показатели: тип шпинделя, комплектация, мощность, дополнительное оборудование. Вал шпинделя достигает 7500 оборотов в минуту. Чем больше оборотов, тем лучше производительность. С увеличением скорости вращения увеличивается скорость затачивания. На быстроту настройки оборудования влияет комплектация станка. Если есть регулировка угла заточки, то это уменьшит число переустановок цепи. Мощность аппарата влияет на работу и срок функционирования станка. Чем больше интенсивность работы агрегата, тем мощнее его привод. Если у станка присутствуют дополнительные функции, повышается работоспособность, качество шлифовки цепи и безопасность. К таким функциям относятся сырая заточка, кожух для защиты, регулировка натяжки, охлаждение и прибор автозажима тисков.
Самые известные станки — это Схил, Орегон и Садко:
- Схил, кроме цепей, приспособлены затачивать кусторезы и другой режущий инвентарь. На них нет поворотного устройства, двигатель наклонен в определённом соответствии. На этих станках не затачиваются твердосплавные металлы.
- Орегон имеет мощный привод, и его комплектация более расширенная. В нём установлена новейшая система зажима тисков, для более удобной работы. И также присутствует функция перемещения поперёк. В комплекте идёт несколько дисков различных диаметров, для заточки разных видов цепочек.
- Садко идут с мощным приводом. Они автоматические, имеют кнопку регулировки заточки. В них есть колесо, предотвращающее обратное перемещения цепи и делающее зажим плотнее во время шлифования.
Как определить затупившиеся зубья цепи? На это указывает большая вибрация пилы, низкая продуктивность работы при высоком расходе топлива, мелкая стружка. При сильной вибрации, нужно как можно быстрей произвести заточку, иначе пильная цепь быстро сточится. И срок службы её сильно уменьшится.

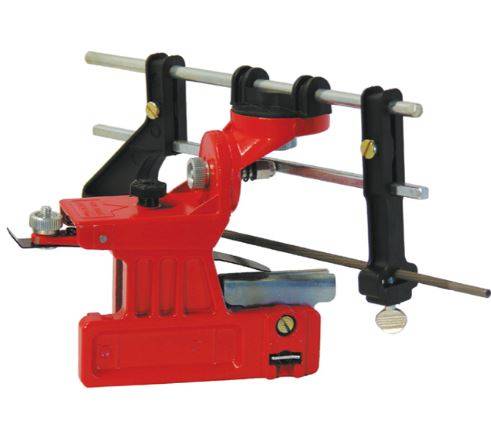

Рейтинг лучших механических (ручных) станков
PATRIOT PG-CFG
Компактная модель, которая отлично подойдет для применения на даче. Таким прибором человек сможет без проблем установить даже круглые напильники. Подойдет для заточки любой цепи. Изделие надежное, весит немного и не занимает особого места. Корпус изготовлен из качественного металла, однако не рекомендуется пренебрегать правилами эксплуатации, а использовать прибор допускается только в помещении с нормальными условиями.
Средняя стоимость – 1 700 рублей.
PATRIOT PG-CFG
Достоинства:
- Подойдет для любых типов цепей;
- Надежность;
- Хорошее крепление;
- Компактность.
Недостатки:
Корпус ржавеет.
CHAMPION C6500
Отличный механический прибор, который обеспечит пользователя качественной и острой цепью на максимальный срок. Устройство легко справляется со стандартными ручными пилами, а также с электрическими и бензиновыми. При покупке такого агрегата, стоит помнить, что напильник в комплект не входит.
Средняя цена – 800 рублей.
CHAMPION C6500
Достоинства:
- Качественная заточка;
- Подойдет для всех типов пил;
- Надежная конструкция;
- Небольшая цена.
Недостатки:
Не обнаружено.
DDE GT010B
Надежное бюджетное устройство, которое предназначено для ручной заточки режущих инструментов. Корпус изготовлен из надежного сплава. Модель обладает небольшими габаритами, что делает транспортировку легкой. Масса прибора – 550 грамм. В комплекте только инструкция и сам станок, напильники покупаются отдельно.
DDE GT010B
Достоинства:
- Небольшие размеры;
- Масса;
- Долговечность;
- Не требует особого ухода;
- Плотная фиксация на рабочей поверхности.
Недостатки:
Краска быстро слазит.
REZER HSB-303
Отличный прибор от хорошего производителя, который позволит произвести заточку эффективно. Допускается точение без снятия цепи с шины, что большое преимущество. Весит 590 грамм. Производится в России. Небольшие габариты дают возможность взять прибор куда угодно и восстановить режущие свойства цепи за несколько минут.
Средняя цена – 1 070 рублей.
REZER HSB-303
Достоинства:
- Надежность;
- Качественная сборка;
- Долговечность;
- Красивый внешний вид;
- Не шатается после установки на рабочий стол;
- Заточка происходит быстро.
Недостатки:
Не обнаружено.
LUX-TOOLS
Дешевый итальянский прибор, который выпускается ни один год. Изделие полностью компактно и не займет место даже в рюкзаке. Каждый элемент выполнен качественно, сложных решений нет. Это позволяет эксплуатировать аппарат на протяжении длительного срока.
LUX-TOOLS для заточки пильных цепей
Достоинства:
- Итальянское качество;
- Надежность;
- Низкая цена;
- Долговечность.
Недостатки:
Не выявлено.
Электрические полуавтоматические заточные станки
Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.
Как правило, такие агрегаты используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.
Преимущества электрического точила:
- Высокая скорость заточки.
- Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
- Идеальный угол заточки и возможность его регулировки.
- Полная или частичная автоматизация процесса.
- Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.
К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.
Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.
Устройство и принцип работы заточного электрического станка
Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.
Место крепления двигателя к станине подвижное, благодаря такой схеме имеется возможность регулировать положение двигателя в пространстве, что необходимо для установки правильного угла заточки.
Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.
Теоретически, принцип работы заточного станка предельно прост. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется. На практике немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к станку.
Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.
