Детекторы скрытой проводки: обзор, описание, схемы и особенности

Виды детекторов, их особенности

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.

Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

Как выбрать лучший аппарат для обнаружения проводки: советы и рекомендации

При подборе оборудования учитывают назначение и технические характеристики. Например, для бытового периодического использования подойдут бюджетные модели с невысокой точностью поиска проводки. Для постоянной эксплуатации лучше выбрать приборы полупрофессионального и профессионального уровня, способные определять металлы и дерево на глубине до 150 мм.

Глубина обнаружения

Многофункциональное оборудование с распознаванием черных и цветных металлов указывает глубину расположения линий в отдельных зонах. Бюджетные модели для бытового применения обнаруживают провода, находящиеся на расстоянии до 50 мм от поверхности стены. Для профессионального использования подойдут приборы, способные найти металлические элементы на глубине до 150 мм. Для уличных работ требуется специальное оборудование, фиксирующее кабели, расположенные в грунте на расстоянии до 2 м от поверхности.

Объект поиска

Базовые детекторы способны обнаруживать провода, находящиеся под напряжением или нагрузкой. Усовершенствованные модели бюджетного класса позволяют найти черные либо цветные металлы, но неспособны отличить кабель от гвоздя или арматурной сетки. Полупрофессиональные и специальные детекторы поддерживают режим калибровки по материалам, требуют наличие навыков обращения. При неправильном перемещении вдоль поверхности стены точность показаний снижается.

Система поиска места обрыва

Работникам, занимающимся обслуживанием электрических систем, подойдет прибор с поддержкой режима поиска обрыва жил проводки. Оборудование позволяет быстро найти поврежденную линию, для ремонта не потребуется разбивать штукатурку или взламывать стяжку на большой площади. Для бытового использования тестеры с режимом поиска обрывов не требуются.

Автокалибровка и автоотключение

Универсальные приборы перед поиском кабелей необходимо настраивать вручную с помощью кнопок или потенциометра, указывая тип металла (например, цветной или черный) с учетом материала перегородки. При наличии функции автоматической калибровки оборудование самостоятельно переходит в требуемый режим работы.

Дисплей и индикаторы

Наличие жидкокристаллического экрана позволит получить дополнительную информацию. На дисплей передается глубина залегания проводки или арматуры, направление прокладки кабелей, режим работы или состояние источника питания. Модели со светодиодной подсветкой позволяют работать в темных помещениях. Некоторые изготовители устанавливают, помимо дисплея, цветные лампы. Индикаторы срабатывают при обнаружении проводки или нарушении правил работы с аппаратом. Дополнительно в тестере может устанавливаться сигнальный зуммер.

Наличие приемника и передатчика

Раздельные модули используются в тестерах электромагнитного типа. Передатчик со встроенным элементом и генератором подсоединяют к проверяемой линии. После включения прибор создает в ней электромагнитное поле. Приемник следует вести вдоль поверхности стены, датчик улавливает волны, указывает на местоположение кабеля. Оба устройства синхронизированы по частоте, что снижает влияние внешних источников электромагнитных помех.

Тип питания и время работы

Для питания тестеров используют аккумуляторы или батарейки форматов АА либо ААА. Некоторые производители применяют элементы с оригинальным форм-фактором. Время автономной работы зависит от интенсивности эксплуатации, состояния источника питания, мощности прибора.

Наличие лазера

Стандартные приборы показывают траекторию проводки на экране, но некоторые модели оснащены светодиодным индикатором. Лампочка формирует пучок света красного цвета, позволяющий понять направление прокладки кабеля в стене. Наличие лазера не является преимуществом, но упрощает разметку поверхности перегородки. Нанесенные карандашом или маркером линии предотвращают повреждение электропроводки при сверлении стен или забивании гвоздей.

Дополнительные функции

Оборудование может поддерживать несколько режимов работы или функцию масштабирования для точного определения положения проводки. Приборы профессионального уровня оснащаются корпусами с резиновым покрытием для защиты от влаги и пыли.

Комплектация

В базовый комплект входят тестовый прибор и инструкция по эксплуатации. Состав набора зависит от производителя и принципа работы оборудования. В комплект могут входить элементы питания, провода, ремешки для переноски или защитные чехлы. Ряд производителей поставляет приборы в комплекте с инструментом (например, Condtrol Wall Pro Set упаковывается в кейс с набором бит). Качество насадок среднее, рабочие кромки головок разбиваются после отворачивания 5-10 винтов.

Коротко о самоделках

Небольшой объем работы, или случайный характер необходимости определения места залегания проводки, делает покупку недешевого прибора нецелесообразной. Тогда можно успешно применить самодельный индикатор скрытой проводки:

1. Полевой транзистор и любой тестер позволяют создать искатель электростатического типа. К выводу затвора прикручивается несколько сантиметров проволоки, антенна. Ее размер определяет чувствительность. Щупы поставленного в режим измерения сопротивления авометра подсоединяются к электродам стока и истока транзистора. Перемещение антенны районом поиска определит место трассы по индикатору.
2. Подключенный на вход усилителя, перемещаемый вдоль стены электромагнитный микрофон, достаточно точно покажет расположение проводки.
3. Малогабаритный радиоприемник с питанием от батарейки или аккумулятора, обязательно наличие диапазона с амплитудной модуляцией (ДВ,СВ или КВ). Настраивается на частоту 100 кГц, или любую другую, кратную 50. Обязательно включить нагрузку, создающую высокий уровень помех в линии. Включенный приемник шумит. При приближении к кабелю шум резко увеличивается.

Приведенные способы являются скорее иллюстрацией, чем полнофункциональным прибором.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

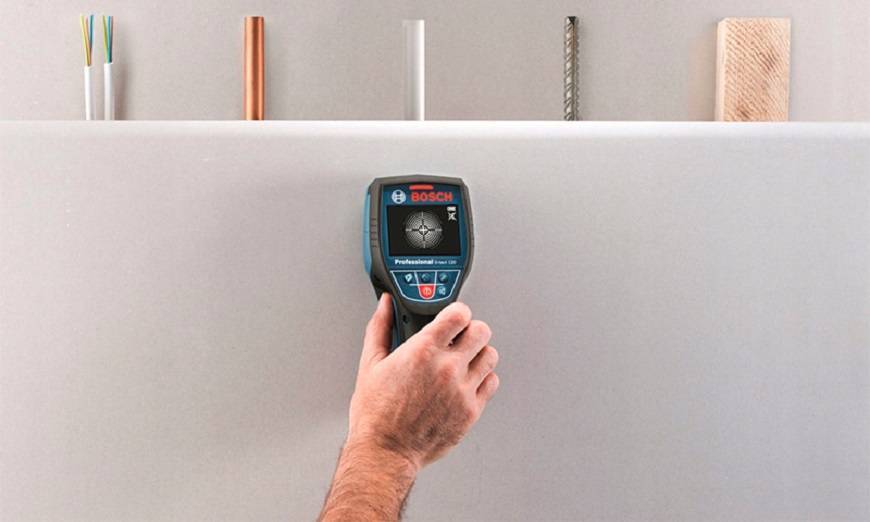

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Какой детектор проводки лучше купить

В быту или в ходе проведения ремонтных работ перед пользователями встают разные задачи

Иногда определить направление электропроводки нужно лишь ориентировочно, в других случаях важно точно найти и место, и глубину залегания провода, трубы или древесины. Поэтому перед покупкой необходимо установить, какие функции и возможности могут потребоваться, а какие являются вторичными. Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще

Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще. Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Если необходимы точные замеры, например, при обслуживании больших зданий, лучше обратить внимание на профессиональные устройства с большим функционалом

Схема детектора сгоревшей лампы

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Универсальный детектор проводки

Можно сделать универсальный индикатор скрытой проводки своими руками, при условии, что есть некоторые навыки в составлении радиосхем.

Искатель содержит два независимых блока: искателя скрытой проводки под напряжением и металлодетектора. Это позволяет обнаруживать электропроводку, когда она проложена в стальных рукавах или отсутствует напряжение в сети. Дополнительно детектор ищет и находит старую обесточенную проводку, арматуру, гвозди и другие металлические предметы.

Основу детектора составляют два операционных усилителя КР140УД1208. Блок искателя скрытой проводки представляет собой практически то же, что и предыдущий прибор только без звукового оповещения.

Блок металлоискателя работает следующим образом.

На транзисторе КТ315 собран высокочастотный генератор, который с помощью переменного сопротивления R6 вводится в режим возбуждения. Выходной сигнал генератора выпрямляется диодом КД522 и переводит собранный на операционном усилителе КР140УД1208ОУ компаратор в состояние, когда генератор звуковых сигналов, собранный на цифровой микросхеме К561ЛЕ5 находится в режиме ожидания, а светодиод гаснет.

Вращением переменного сопротивления R6 изменяется режим работы транзистора КТ315 таким образом, чтобы он находился на пороге генерации. Контроль состояния осуществляется с помощью светового индикатора и генератора звукового сигнала. Они должны отключиться. Для обнаружения скрытой проводки нужно поднести прибор к стене, при сближении антенны (катушек индуктивности L1, L2) с металлом, магнитное поле меняется, происходит срыв генерации, компаратор запускается, светодиод загорается. Пьезоизлучатель начинает издавать звук с частотой 1 КГц.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. Медный провод припаиваем к концу резистора.
7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Детектор скрытой проводки

Наличие плана электросетей нужно, чтобы:

• не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
• правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
• рационально разместить мебель;
• безопасно выполнить ремонт;
• не получить электротравму при сверлении отверстия или забивке гвоздя;
• быстро определить место нарушения проводки.

Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.

По принципу работы детекторные устройства бывают:

• электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
• электромагнитные;
• металлодетекторы;
• комбинированные.

Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.

Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.

Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт

То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.

Металлодетекторы одинаково “видят” цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.

Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.

самодельный металлодетектор для поиска проводки

Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.

Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.

Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.

Из бытовых детекторов популярны:

• Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
• Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
• Китайские индикаторные отвёртки.

Eltes Дятел Е121

Индикаторная отвертка

Bosch Truvo

На что обратить при выборе

Перед прочтением данного рейтинга следует разъяснить, на какие критерии следует обращать более пристальное внимание. Из широкого списка характеристик приборов в первую очередь вас должны интересовать такие:

• Обнаруживаемые материалы. Большинство моделей, представленных в рейтинге, способны обнаруживать электропроводку, металлическую арматуру, деревянный брус обрешетки или иного каркаса. Некоторые могут «находить» пластик (водопроводные и канализационные трубы).
• Глубина залегания. В этом случае всё предельно просто – в технических характеристиках каждой модели указываются предельные величины, в пределах которых он может обнаруживать те или иные материалы. В этом случае рекомендуется приобретать девайс с так называемым «глубинным» запасом.
• Автокалибровка. Здесь подразумевается автоматическая настройка сенсора под определённые условия работы. Детекторы, относящиеся к бюджетному и среднему ценовому диапазону, требуют обязательно автокалибровки. Для профессиональных вариантов такие действия не совершаются, так как принцип работы у них совершенно иной.

Устройство и принцип действия детекторов для нахождения провода — справка редакции Zuzako

Классическая схема датчика для поиска скрытой проводки состоит из нескольких частей:

• Источник низкочастотных колебаний
• Антенный щуп, реагирующий на изменение электростатического потенциала
• Исполнительный узел
• Индикатор, сигнализирующий о наличии проводки
• Элемент питания

Принцип действия детектора можно описать следующим образом. Генератор создаёт колебания нужной частоты. Пока щуп инструмента находится на отдалении от предполагаемого места проводки, исполнительный узел обеспечивает питание светодиода, который, в свою очередь, постоянно светится. Как только антенный щуп приближается к предполагаемому месту проводки, на антенном входе образуется переменный потенциал. Чувствительность элемента меняется, из-за чего на исполнительный узел поступают колебания генератора. Если светодиод начинает мигать, значит, он сообщает о нахождении скрытой проводки.

Электростатические тестеры и электромагнитные индикаторы напряжения

Преимущество электростатических тестеров заключается в их надёжности и практичности. С помощью подобных устройств можно проделать большой объём работы. С другой стороны, металлы и повышенный уровень влажности создают серьёзные помехи для работы. Такие изделия лучше всего использовать в зданиях, тогда они будут очень эффективны.

Электромагнитные индикаторы имеют простую конструкцию, а также обладают отличной эффективностью. Но с их с помощью обнаруживаются только те провода, которые находятся под серьёзной нагрузкой. С любыми другими возникают небольшие трудности.

Искатели металлов

Простота в использовании — вот как можно охарактеризовать приборы для поиска металлов. Они компактные, лёгкие, ими очень удобно управлять. Однако эффективность подобных устройств вызывает сомнения. Связано это с тем, что искатели металлов реагируют на любой металлизированный предмет в стене, тем самым осложняя процесс поиска скрытой проводки.

Как видите, особых трудностей в выборе детектора скрытой проводки нет. Учитывайте эти рекомендации при выборе, и тогда вы обязательно купите качественное устройство. Удачных покупок!

Детекторы металла и скрытой проводки: понятие, виды, принцип работы

Детектор скрытой проводки

Как найти кабель, находящийся в стене под напряжением? Без прибора для поиска проводки в таких ситуациях не обойтись. Он довольно прост и имеет широкий диапазон использования. Его применяют во время ремонтов квартир и домов, чтобы найти провода в бетонной или, к примеру, деревянной стене. Также нередко детекторы используют в процессе ремонта машин.

Принцип работы устройства базируется на генерации определённых колебаний. Прибор сам их генерирует, поэтому легко считывает колебания, которые исходят от проводки, и подаёт сигнал на диод. Он начинает мигать, оповещая о найденных проводах.

Все детекторы делятся на три категории:

• тестеры;
• индикаторы;
• искатели металла.

Первые просты и отличаются высокой надёжностью. Но они рекомендованы для работы внутри помещений, так как повышенный уровень влажности может создать ненужные помехи. Также тестеры плохо реагируют на сталь, она является сильной помехой для обнаружения проводов. Несмотря на это, приборы нашли широкое применение, используясь в разных областях.

Индикаторы ещё более просты, но «видят» только провода под сильным напряжением. Поэтому диапазон их эксплуатации сильно ограничен.

Классические искатели металлов по своему принципу действия нельзя отнести к эффективным устройствам для обнаружения проводки, так как они реагируют на любые металлические предметы. В итоге процесс поисков проводов может затянуться на неопределённое время. Но всё же в некоторых ситуациях такие устройства будут полезны.
