Пакетировочный пресс для макулатуры и вторсырья: описание

Устройство оборудования

Представляет собой пресс для картона особый гидравлический станок, при использовании которого мусор превращается в кипы стандартных размеров 70 х 50 х 60 см. В дальнейшем предприятия сдают их компаниям, занимающимся переработкой вторсырья, получая, таким образом, дополнительный доход (при условии сортировки перед прессованием).

Представляет собой машина этого типа объемный ящик для приема отходов с поршнем-прессом, опускающимся сверху. Также элементами конструкции оборудования этого типа служат:

электрический гидронасос;
станина;
распределитель давления;
запорный механизм;
магнитный пускатель;
концевой выключатель.

Функциональная часть такой машины состоит из гидроцилиндров и ползунков. Управление прессом производится посредством специальной ручки. Контроль за давлением внутри устройства осуществляется с использованием манометра. Промышленные установки этого типа имеют более сложную конструкцию.

Разновидности прессов для макулатуры

Для спрессовывания пригодны два метода – механический и давлением рабочей среды (воздуха, воды или масла). Пневмопрессы не получили особого распространения, поскольку для создания необходимого рабочего давления потребуются мощные и высокопроизводительные компрессоры. Ряд зарубежных фирм предлагает с этой целью прессы вакуумной формовки. В таком оборудовании используется воздух под атмосферным давлением, а требуемое разрежение в камере прессования создаётся при помощи вакуумного насоса.

Механический вариант пресса для макулатуры включает в себя винтовой привод. Он может быть ручным или электромеханическим.

Механический пресс для макулатуры с ручным приводом

Винтовые прессы конструктивно весьма просты: энергоносителем является энергия массивного маховика, который разгоняется вручную. Диаметр обода маховика и его высота определяют граничное значение усилия прессования. Например, при внешнем диаметре чугунного колеса 450…500 мм и высоте 150…200 мм фактическое усилие в конце рабочего хода составляет 100…120 кН, чего вполне достаточно, чтобы спрессовать тюк макулатуры массой 12…15 кг. Резьба на винте должна быть самостопорящей, а также многоходовой.

Такое оборудование имеет вертикальное исполнение, станина выполняется из литого чугуна, а гайка – из антифрикционной бронзы. В механических приводах такого оборудования вращение гайки производит электродвигатель через зубчатую или клиноременную передачи.

Недостаток приводных конструкций винтовых прессов для макулатуры – необходимость установки предохранителя от перегрузки по крутящему моменту. Он должен срабатывать в конечный момент прессования, когда сопротивление сырья резко возрастает из-за постоянно увеличивающегося значения его плотности.

Видео – работа пресса для макулатуры с электроприводом:

Более распространённым, хотя и габаритным, считается применение гидропривода.

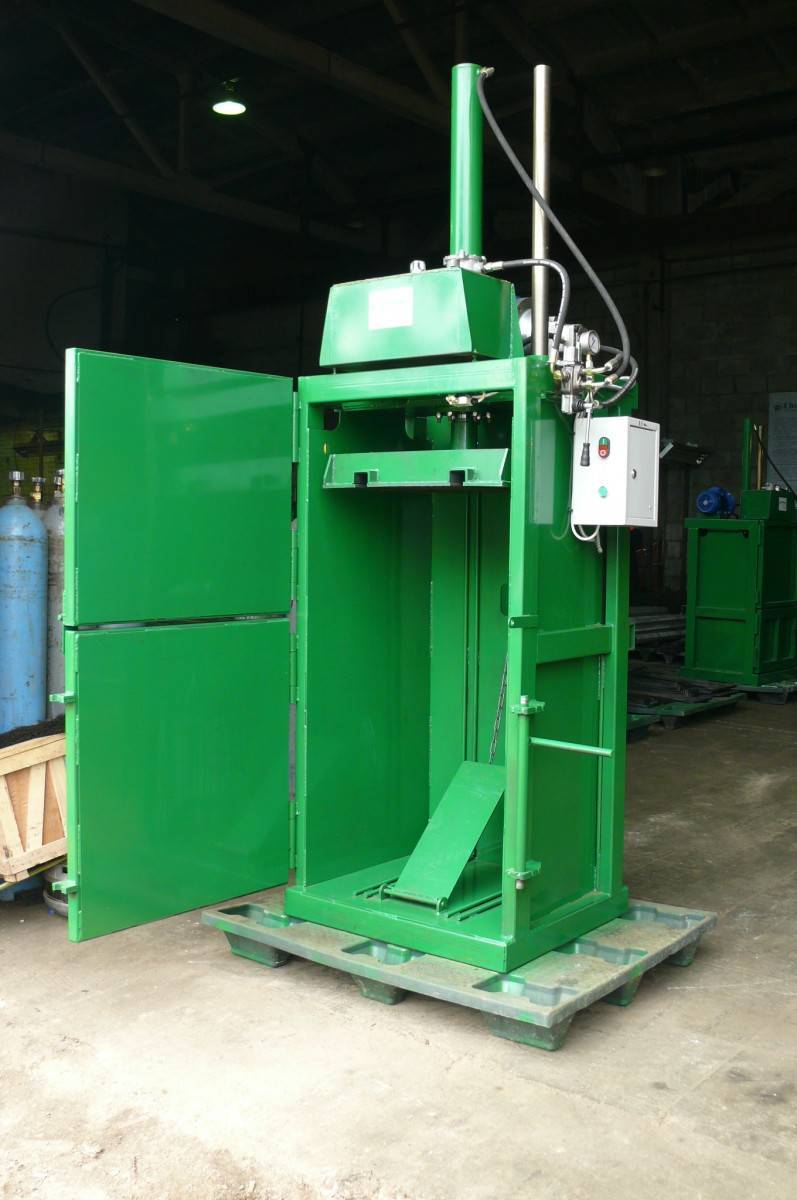

Пакетировочный пресс для макулатуры с гидроприводом состоит из:

Рамной станины закрытого типа, изготавливаемой из сварных листов стали.
Силового цилиндра, располагаемого на верхней поперечине рамы.
Плунжера поршневого типа, вертикально перемещающегося в прямом и обратном направлениях.
Двух направляющих стоек, которые в сечении образуют равнобедренную призму.
Насосной установки.
Подвижной поперечины (траверсы) с гладким бойком.
Контейнера – рабочей камеры, где размещается прессуемое бумажное сырьё.
Механизма выталкивания.
Системы управления.

Поскольку пресс гидравлический при спрессовывании макулатуры, мягкой бумаги и картона, не требуется создавать значительные удельные усилия, то возвратные цилиндры, типичные для обычных гидропрессов, в данных конструкциях отсутствуют. Рабочая жидкость, которая находится в нижней полости силового цилиндра, при реверсировании направления её прокачки, перегоняется в верхнюю полость.

Траверса гидравлического пресса для макулатуры постоянно имеет точное направление, причём положение направляющих стоек может регулироваться специальными болтами. Контроль усилия прессования определяется по манометру, который настраивается по показаниям датчиков давления. В зависимости от размеров бумажной кипы давление в конце рабочего хода траверсы достигает 10 ат, и не должно быть менее 2.5…3 ат, иначе плотность пакета окажется недостаточной.

В конце рабочего цикла готовый пакет удаляется приводом выталкивателя, который может иметь ручной, либо автоматизированный привод (в последнем случае механизм включается по завершении рабочего хода траверсы, в момент её подъёма в верхнее положение).

Выпускаются также автоматизированные исполнения гидравлических прессов для макулатуры. Они отличаются тем, что имеют горизонтальную компоновку, а в комплекте к основному оборудованию поставляются также устройство автоматической выгрузки пакета из рабочей зоны, и узел для последующей перевязки пакета.

Горизонтальный полуавтоматический гидравлический пресс для макулатуры

Габариты станков

В зависимости от размеров устройства можно условно разделить на компактные, стандартные и профессиональные агрегаты. Применение первых целесообразно в домашних условиях, а также на небольших предприятиях по переработке отходов.

Мнение эксперта

Александра Ю.

Задумываясь о проблемах экологии, важно не только сортировать, но и уменьшать потребление. Стандартные устройства для корректной работы требуют профессионального монтажа

Они отлично подойдут для применения в средних компаниях. Для крупных организаций по переработке отходов оптимальным решением станут профессиональные агрегаты. Они отличаются внушительным весом, значительными габаритами и высокой производительностью

Стандартные устройства для корректной работы требуют профессионального монтажа. Они отлично подойдут для применения в средних компаниях. Для крупных организаций по переработке отходов оптимальным решением станут профессиональные агрегаты. Они отличаются внушительным весом, значительными габаритами и высокой производительностью.

Делаем своими руками

Если в вашем распоряжении находятся ограниченные финансовые ресурсы, но есть навыки сварочных и слесарных работ и соответствующий инструмент, то компактный пресс для макулатуры можно сделать своими руками.

Для изготовления гидравлического пресса с усилием до 4 тонн понадобится:

сварочный аппарат, электроды или проволока;
слесарный инструмент по металлу;
болгарка;
стальной профиль не тоньше 5 мм для основания, рамы и траверсы;
стальной лист толщиной не менее 2 мм для короба;
стальная плита толщиной не менее 10 мм — главный рабочий орган пресса;
гидравлический автомобильный домкрат соответствующего усилия;
две пружины для возвращения траверсы в верхнее положение;
навыки конструирования и чтения чертежей.

Сначала следует изготовить прямоугольное основание. По бокам к нему привариваются стойки, в пазах которых будет ходить траверса. Сверху стойки соединяются перекладиной. На пружинах между стойками подвешивается траверса, на нее крепится домкрат, а снизу — плита. Открытый сверху короб необходимо снабдить с одной стороны надежно запирающейся дверцей. Если плита недостаточной толщины деформируется при работе, к ней сверху приваривают ребра жесткости — продольные и поперечные.

Классификация по способу загрузки

По способу загрузки модели пресса бывают горизонтальными и вертикальными.

Горизонтальные

Горизонтальная загрузка характерна для мощных стационарных устройств с непрерывным рабочим циклом. На рынке представлены небольшие горизонтальные прессы для макулатуры с гидравлическим приводом и невысокой производительностью. Такие устройства подходят для малых предприятий, учреждений и торговых точек.

Вертикальные

Маленькие и стандартные прессы в основном с вертикальным способом загрузки. По характеристикам такие агрегаты более мощные. При помощи их происходит прессование макулатуры, пластика и металла толщиной до 1,5 мм.

Варианты работы

Прежде чем начинать свой бизнес, нужно определиться с направлением деятельности и возможным уровнем инвестиций. Существует три варианта работы (о них мы поговорим ниже). Чтобы выбрать подходящий, вам нужно оценить свои возможности, провести анализ рынка и составить грамотный бизнес-план по переработке бумаги и картона. После этого обдумайте возможные перспективы и выберите, какая схема работы вам подойдет больше всего.

Сбор и прессовка

Первый рассматриваемый нами вариант считается наиболее простым: он подходит для начинающих бизнесменов. Он потребует минимальных вложений и в будущем может перерасти в полноценное производство. Схема работы следующая:

Сырье собирается у населения и компаний.
Производится спрессовывание бумаги.
Материал развозится заказчикам: на бумажные комбинаты или на строительные заводы.

Подобное производство можно организовать даже в гараже или небольшом цеху площадью в 30–40м2. Все что вам нужно, это небольшой грузовик (Газель) для перевозки и пресс. Стоимость пресса около 300 тысяч рублей, б/у автомобиль обойдется еще в 200 тысяч. Итого вам понадобится примерно 500 тысяч рублей, чтобы начать. Можно сэкономить 100 тысяч рублей, если приобрести б/у пресс, но нужно разбираться в оборудовании, чтобы не купить изношенный агрегат.

Макулатура бывает разного класса

Частичная переработка

Второй вариант потребует от предпринимателя больше усилий и вложений. Здесь уже идет речь о производстве, поэтому гараж не подойдет. Вам понадобится небольшое производственное помещение объемом от 100 м2, трехфазная линия питания и специальный станок, который перерабатывает макулатуру в пульпу. Ее также сдают заказчикам, которые занимаются изготовлением бумажной продукции. Для сравнения: 1 тонна прессованной бумаги стоит порядка 2 тысяч рублей при оптовой сдаче, а 1 тонна пульпы стоит примерно 30–40 тысяч рублей. Схема производства выглядит следующим образом:

Макулатуру сортируют и замачивают в чане.
Производится ее дезинфекция и отбеливание.
Сырье взбивают до пенообразного состояния и пакуют.

Для производства вам понадобится несколько специализированных баков с мешалками, насосы, аппараты для дезинфекции и отбеливания, а также пенообразователь. Можно купить оборудование по отдельности, но мы рекомендуем приобретать готовые линии. Их цена начинается от 600 тысяч рублей, причем изготовитель проводит пусконаладочные работы самостоятельно. Кроме линии, вам понадобится транспорт для перевозки сырья.

Полный цикл

Полный цикл считается самым сложным вариантом: начинающие предприниматели его могут не осилить ввиду большой суммы первоначальных вложений. По сути, это полноценное производство, которое позволяет выпускать целлюлозу, эковату, салфетки, туалетную бумагу и картон. Вам понадобится помещение площадью от 100 м2, подключенное к трехфазной сети, канализации и водопроводу. Цех должен быть отдельно стоящим, поэтому лучше выбирать варианты на окраинах города или в промышленных районах, чтобы не нервировать соседей и окружающих.

Назвать точную сумму вложений в полный цикл производства невозможно: все зависит от того, на какие объемы вы рассчитываете, что именно будете выпускать и пр. К примеру, линия по производству картона стоит порядка 3–5 миллионов рублей, линия для изготовления полотенец и туалетной бумаги — 1.5 миллиона, салфеток — 0,5 миллиона. В целом нужно рассчитывать примерно на 2 миллиона рублей при классическом производстве салфеток и туалетной бумаги. При этом рентабельность завода по переработке макулатуры составит около 60%.

Делаем своими руками

Для изготовления гидравлического пресса с усилием до 4 тонн понадобится:

сварочный аппарат, электроды или проволока;
слесарный инструмент по металлу;
болгарка;
стальной профиль не тоньше 5 мм для основания, рамы и траверсы;
стальной лист толщиной не менее 2 мм для короба;
стальная плита толщиной не менее 10 мм — главный рабочий орган пресса;
гидравлический автомобильный домкрат соответствующего усилия;
две пружины для возвращения траверсы в верхнее положение;
навыки конструирования и чтения чертежей.

Классификация по типу привода

После долгих лет работы с отходами из бумаги, инженеры начали разрабатывать различные конструкции прессов для макулатуры, отличающихся по таким признакам:

тип привода
размер
тип загрузки
сила прессования
объем площади рабочей камеры
мобильность

По размеру можно выделить профессиональные, компактные и стандартные прессы для макулатуры.

В зависимости от типа привода, который определяет конструктивные особенности, пресс для картонных изделий бывает:

гидравлический
механический
гидромеханический

Гидравлические

Действие такого пресса осуществляется при помощи гидравлического привода. Устройством обрабатывают макулатуру, резину, пластик и прочие подобные материалы.

Система управления пресса бывает автоматической, полуавтоматической и ручной.

По характеристикам гидравлические прессы подразделяются в зависимости от:

размера
производительности
усилия прессования
скорости движения рабочей плиты

Гидравлическим приводом может обладать мощный стационарный пресс или мобильное мини-устройство.

Механические

У механических изделий имеется ручной привод. Он отличается от других приводов наличием следующих особенностей:

малогабаритен
маленький вес
низкая производительность
не нуждается в электропитании
небольшое усилие прессования

В плане конструкции ручной пресс может быть винтовой, ротационный, эксцентриковый и рычажно-коленчатый.

Устройства используются на производстве, где объемы отходов небольшие.

Гидромеханические

Гидромеханические прессы имеют рычажный привод. Отличительными признаками устройства являются:

Высокая скорость и малые усилия в начале рабочего хода пресса.
В конце хода усилие пресса увеличивается, а скорость снижается.
Низкие затраты энергии на переработку сырья.

Устройства способны прессовать металлические отходы, поэтому их часто используют в машиностроении. Гидромеханические прессы имеют высокую производительность, обеспечивают экономичную обработку материала.

ОТЕЧЕСТВЕННЫЕ ИЛИ ЗАРУБЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ПРЕССЫ. ЧТО ПРЕДПОЧЕСТЬ?

В мире растёт производство прессов гидравлических для пластиковых отходов, поролона, отходов текстильного и швейного производства, макулатуры, тонколистового металла. Наша компания уже много лет является дилером шведской фирмы ORWAK, поставляющей гидравлические прессы в широком ассортименте и отличного качества. Рекомендуем присмотреться к прессам марки ORWAK, они заслужили высокие оценки заказчиков.

Но не обойдите вниманием и продукцию отечественных фирм, прежде всего ООО «СиМ» и «Точная механика» («ТМ»). Недорогие и надёжные гидравлические прессы российских производителей, отличающиеся простым и понятным управлением, неприхотливостью в обслуживании, приспособленностью к нашим климатическим условиям, большим модельным рядом, по достоинству оценены многими компаниями Москвы и других регионов России

Устройство на гидравлической основе

Изготавливается горизонтальный пресс для макулатуры в городе Иваново . Пресс макулатурный (гидравлический) с каждым днем набирает популярность из-за своей универсальности. Его другое название ПГП – 2 мини (цифра может меняться от 1 до 4 в зависимости от модели).

Его характеристики:

Производительность – 80 килограмм в час.
Усилие, оказываемое прессом мини — модели на вторичное сырье – 2 тонны.

Горизонтальный пресс для макулатуры класса мини предназначен для прессования макулатуры практически всех видов бумаги, картонных изделий и пластиковых бутылок. Для работы необходима электрическая сеть мощностью 220 вольт. Главная особенность подобного мини — устройства заключается в том, что оно способно работать в критических температурных условиях: от — 30°С до +45°С. Пресс механический для макулатуры имеет размеры около двух метров (отсюда и мини), что позволяет легко устанавливать аппарат в подземных помещениях или подвале. Дальше по характеристикам:

Отверстие для загрузки имеет размеры 50 на 50 см.
Размер спрессованного тюка – 40 на 50 на 35.
Предельная масса – около 20 кг.
Минимальная – 10 килограмм.

Для эффективного пользования аппаратом достаточно сил одного человека. Из-за того, что пресс для картона производится в России, проблем с закупкой дополнительных запчастей для замены или масел для смазки возникнуть не должно.

Стоимость варьируется от 65 000 до 75 000 руб.

Пресс своими руками

При наличии необходимых материалов, квалификации, а также денежных средств можно изготовить необходимое оборудование своими руками. Для того чтобы собрать простейший пресс гидравлического типа, рабочее усилие которого не превышает 4 тонн, потребуются следующие детали:

профиль из стали толщиной более 5 мм;
листовая сталь (2 мм);
стальные плиты толщиной 1 см;
автомобильный домкрат;
пружины.

Кроме того, мастеру нужны будут: сварочное оборудование, слесарный инструмент, чертежи выбранной модели. Первым этапом является изготовление основания и рамы, к которым будут приварены стойки, используемые для хода траверсов. Их соединяют с перекладинами. Затем подвешивают траверсы с помощью пружин.

Далее потребуется смонтировать домкрат и плиту, которая будет исполнять роль пресса. Изделие комплектуется запирающейся дверцей. Для большей надежности агрегата рекомендуется оснастить прессовочную плиту ребрами жесткости из стального профиля.

Особенности применения

Основное назначение пресса для макулатуры – готовить к утилизации различные бумажные и пластиковые отходы производства, торговли, научной и административной деятельности.

Пресс для макулатуры работает с такими материалами, как:

Бумага во всех видах: отдельные листы, брошюры, книги, чертежи различных форматов, плакаты.
Использованная упаковочная бумага.
Коробки из обычного и гофрированного картон.
Пластиковые бутылки и канистры.

Пресс для картона и бумаги может готовить к утилизации и другие материалы, характеризуемые низкой объемной плотностью и низкой прочностью.

Прессованная макулатура

Плотно спрессованные пакеты стандартного размера удобно хранить — они занимают до 20 раз меньшую площадь и объем по сравнению с непрессованными отходами.

Существенно облегчается и удешевляется также и перевозка таких отходов к месту утилизации.
