Комплект ТЕСТ-К4М
Комплект ТЕСТ-К4М, универсальный цифровой комплект для зондировочных и буровых установок. В состав комплекта входят трёхканальные цифровые зонды А3/350 или четырёхканальные зонды А4/350, контроллер ТЕСТ-К4М и Блок Связи БС-3.
Цифровые зонды А3/350 имеют три канала измерений: канал конуса qc, канал муфты fs и канал инклинометра I. Цифровой инклинометр, установленный в электронном узле зонда, показывает отклонение зонда от вертикального положения при зондировании. Зонды А4/350 имеют четыре цифровых канала: каналы qc, fs, I и канал U2 — поровое давление или канал Т2 — измерение температуры конуса зонда.
Контроллер ТЕСТ-К4М предназначен для индикации данных зондирования на ЖК- дисплее, сохранения и передачи результатов на персональный компьютер для обработки и сохранения резервной копии на USB — флэшкарте.
Благодаря использованию цифровых зондов комплект ТЕСТ-К4М имеет высокую точность измерений (разрешение 1000 единиц), дополнительные функции самодиагностики измерительного тракта и зонда, сохранения и контроля временных параметров процесса зондирования.
На зондировочных установках УСЗ-15/36 (ГЕОТЕСТ), при автоматическом сохранении отсчётов, временные метки позволяют измерять текущую скорость вдавливания зонда и сохранять эти данные, что в процессе обработки результатов даёт возможность оценить корректность проведения опыта.
специально разработан для работы на зондировочных установках напрямую с ноутбуком и цифровыми зондами А3/350 или А4/350. В процессе зондирования он передаёт данные от зонда непосредственно в программу обработки, где они сохраняются в Базе Данных Программы Geoexplorer и одновременно транслируются на экран ноутбука в виде графиков зондирования в режиме реального времени.
Комплект ТЕСТ-К4М, в полной комплектации, является универсальным и может работать как на зондировочных, так и на буровых установках, но возможно его использование и в сокращённом (специализированном) варианте.
Для работы на буровых установках, мы рекомендуем использовать для регистрации данных контроллер ТЕСТ-К4М с радиокнопкой РК 11. Предполагается, что прибор в процессе зондирования располагается в удобном месте (кабина автомашины, переносной стол, либо штатив), а управление прибором (сохранения отсчётов) осуществляется дистанционно.
Для работы на зондировочных установках, мы предлагаем использовать Блок Связи БС-3 с ноутбуком. При работе с таким комплектом в кунге зондировочной установки результаты зондирования передаются непосредственно на ноутбук в базу данных программы обработки Geoexplorer и одновременно отображаются на мониторе в виде графиков.
Плывуны
Основания, которые при вскрытии начинают двигаться, проявляя большую текучесть и вязкость, называют плывунами. В их состав входят песчаная пыль, глинистые чешуйчатые частицы, илистые добавки. Плывуны содержат много влаги, которая приводит массу в почти жидкое состояние. Грунты такого состава делятся на истинные плывуны и нетрадиционные. Первые в составе содержат много глины и коллоидных вкраплений, характеризующихся быстрым насыщением и плохой влагоотдачей. Их оплывание происходит при содержании влаги в количестве 6-9%, переход в текучее состояние наблюдается после добавления влаги в количестве 15-17%.
К нетрадиционным плывунам относят песчаные пласты, не содержащие глины. Эти грунты отличаются высоким восприятием влаги и способностью быстро отдавать ее. Переходят в текущее состояние, и такие свойства грунтов делают их применение в строительстве невозможным.
Дополнительное оборудование
Прибор проверки кабелей и зондов ППКЗ-1 входит в комплект аналогового оборудования ТЕСТ-К2М и предназначен для оперативной проверки в полевых условиях целостности коммутирующих кабелей и исправности аналоговых зондов А2/350. Обязательная опция.
Радиокнопка РК-11 входит в состав аналоговых ТЕСТ-К2М и цифровых комплектов ТЕСТ-К4М и предназначена для дистанционного управления контроллером при зондировании. Обязательная опция.
Минипринтер может входить в состав любого комплекта и предназначен для сохранения печатной копии опытных данных в процессе зондирования. Необязательная опция.
Образцовый динамометр ДОСМ 3–50У предназначен для проверки и настройки оборудования, как в полевых, так и в лабораторных условиях.
Проботборник Р 45/100 предназначен для отбора проб глинистых и песчаных грунтов с помощью установок статического зондирования. Общий объём проб 100 см³. При использовании пробоотборника в процессе зондирования можно выполнить описание и идентификацию грунтов и определить основные физические показатели.
Механические и физические характеристики
Важным показателем является гранулометрический состав, который позволяет выяснить, сколько в процентном отношении частиц содержится в массе. К стандартизированным частицам, пригодным для выявления, относят зерна: 40 мм – галька, от 0,25 до 2 мм – песок, 0,05-0,25 мм – пыль, 0,005-0,05 мм – пылевые частицы, до 0,005 мм – глинистые чешуйки.
Объемный вес показывает, сколько весит один кубический метр грунта, для разных пород он составляет от 1,5 до 2,0 т на 1 м3. Коэффициент пористости выявляет отношение общего числа пор ко всему объему грунта. Показатель влажности определяет отношение массы содержащейся влаги к весу этого же объема в сухом состоянии.
Показатель связности позволяет выявить способность мелких зерен и частиц оставаться в целостном виде при нагрузке. Глинистые грунты имеют наивысший показатель, у песчаных пластов взаимное сцепление частиц полностью отсутствует.
Пластичностью называют свойство породы изменять форму под действием нагрузки и оставаться в неизменном виде после ее удаления. Наивысший показатель – у глинистых пород, наименьшие значения проявляют пески и гравелистые основания.
Статическое зондирование выявляет показатель прочности исследуемого слоя. Прочностью называется способность оставаться в неразрушенном состоянии при воздействии нагрузки.
Важной характеристикой породы является сопротивляемость сдвигу. Перемещение одного слоя относительно другого происходит по определенным плоскостям скольжения
При действии нагрузки частицы сопротивляются сдвигу, величина сцепления и образует искомый показатель.
Классификация и виды грунтов
Подземные грунты разнообразны по химическому составу, кристаллической структуре и характеру расположения в слое. Подразделение грунтов производится согласно СНиП II-15-1974 ч. 2.
Скальные грунты представляют собой жесткие почвенные отложения, залегающие плотным массивом, иногда допускаются трещиноватые участки. К ним относятся магматические породы (граниты), осадочные отложения (конгломераты, песчаный грунт), метаморфические слои (сланцы, гнейсы, кварциты). Почвенные образования подобного типа отличаются большой прочностью при сжатии, хорошо сопротивляются замерзанию, являются отличным основанием под строительство.
Если скальные грунты характеризуются наличием трещин, то их показатели ухудшаются в плане промерзания и прочности. Такую почву делят на группы, определяемые по содержанию солей, способности к размягчению и растворимости в воде.
Нескальные грунты образовываются осадочным способом в природных условиях и не содержат в своей решетке жестких структурных связей. В зависимости от размера частиц их делят на крупнообломочный, песчаный грунт, глинисто-пылеватые и биогенные скопления.
Общие вопросы по зондированию
При опускании зонда показания сопротивления почвенных слоев снимают под наконечником прибора и на боковых его стенках. Метод статического исследования применяют как самостоятельное испытание или сочетают с другими инженерными и геологическими определениями характеристик почвы. В процессе исследований получают значения толщины каждого слоя, выявляют образовавшиеся линзы грунта, границы расположения различных типов почв, поводят оценку их текущего состояния.
Все эти усредненные показатели используют для определения возможности забивки свай, расчета глубины их опускания в грунт, выводят данные для установления предельной глубины свайного основания, находят оптимальные места для расположения исследовательских площадок.
После проведения полевых исследований статическим исследованием грунта получают такие данные:
- об удельном сопротивлении почвы под острием конуса, выражаемом в МПа (кгс/см2);
- о сопротивлении земляного слоя на боковой стороне муфты конуса, единица измерения – кн.
Результаты статического зондирования получаются достоверными, если проведение работ проходит по заранее утвержденному плану и оформленному по всем правилам заданию на осуществление геологических и инженерных испытаний.
Вечная мерзлота
Подземные воды образуют не только скопления жидкости внутри пластов, но и твердое образование льда. Вечной мерзлотой называют криолитовые области, состоящие из ледяных наслоений. Они образуются в горах, на поверхности равнин с большой степенью минерализации и под землей. Многолетняя мерзлота формируется в областях с постоянными тектоническими замещениями горизонтов влажными породами или в результате промерзания ранее накопившейся жидкости в подземных слоях.
Почти во всех районах мерзлоты встречаются миграционные ледяные скопления. Замерзшая в результате многих лет порода является результатом продолжительного накопления холода в массе подземных пластов. Многие исследователи говорят о ее многовековом существовании еще с давних времен. В результате устоявшегося сурового климата в местах, где располагается многолетняя мерзлота, разрушение ледяных пластов не предвидится, если не нарушается природное равновесие в результате деятельности человека
При использовании в качестве основания для строительства пластов с мерзлыми грунтами обращают внимание на бережное отношение к целостности поверхности, в противном случае может произойти нарушение устоявшегося равновесия
Исследовательские цели зондирования грунта
ГОСТ 20069-1974 содержит нормативы и правила статического зондирования.
Процедура производится для выявления:
- характеристики геологического элемента в условиях естественного залегания (мощности слоя, границы определенного участка грунта, состава и состояния на момент исследования);
- границ однородных пластов по глубине и площади распространения;
- глубины залегания верхней границы мощных скальных грунтов, крупнообломочных почвенных пластов;
- статические испытания приблизительно оценивают физико-механические свойства земли;
- определяется предел сопротивляемости, боковое сопротивление грунта под зондом;
- для искусственно насыпанных грунтов проводится исследование степени уплотнения.
Характеристика крупнообломочных грунтов
К ним относятся несвязанные куски горных образований, в которых преобладают обломки величиной до 2 мм, и их содержится в массе не более 50%. По форме и величине гранул различают такие виды грунтов: валунный, глыбовый, щебенистый, галечниковый, гравийный и дресвяный. Считаются отличным основанием для тяжелых строительных и механических конструкций, если располагаются на предшествующем плотном слое. Сжимание под действием нагрузки отмечается незначительное. Хорошо если в общей массе почвы содержится до 40% песка или глинистого и пылевого заполнения, что дает дополнительные прочностные характеристики.
Суть процедуры
Статическое зондирование грунтов производится для определения механических и физических свойств почвенного слоя, поэтому в результате получают нормативные характеристики почвы. При обработке данных исследования вначале определяют среднее арифметическое показание по результатам одного опускания зонда для выяснения характеристик слоя. Для окончательного результата сопоставляют средние показатели по всем произведенным точкам зондирования на выбранной площадке.
Процесс исследования осуществляется циклами, которые содержат следующие операционные процедуры:
- выполняется постепенное равномерное вдавливание стержня с периодической фиксацией показаний физических и механических свойств почвы приблизительно через 20 см;
- производится запись на диаграммных автоматических лентах всех показаний исследования грунта;
- для наращивания последующего штангового участка поднимается шток домкрата;
- статическое зондирование оканчивается при достижении прибором искомой выбранной глубины или максимальных нагрузок на конус зонда.
Статическое испытание грунтов сваями
Назначение испытания
Исследования проводятся чтобы:
- обосновать выбранный метод строительства;
- определить осадок свай и величину допустимого напряжения на них;
- оценить емкость нагрузки всей конструкции фундамента.
При этом определяется число нужных для эксперимента устройств, исходя из состояния грунтовой обстановки, типа их в фундаменте, геотехнической категории строения.
Суть способа
Оборудование для выполнения статического тестирования состоит из:
- приспособлений обеспечения нагрузки (гидродомкраты, тарированные грузы);
- упорной конструкции, способной воспринимать воздействия реактивных напряжений;
- приспособлений выполнения измерений динамики перемещения сваи в процессе исследования (система приборов).
Пробная свая-зонд вдавливается строго вертикально на определенную глубину и остается в таком положении на отдых, длительность которого зависит от состояния почвенно-грунтового слоя и составляет от одних до 20-ти суток. После отдыха, постепенно увеличивается нагрузка и с использованием электронных проверочных приборов с шагом 0,1 миллиметр (индикаторов, прогибомеров, аппаратов автоматической записи статической деформации) осуществляется контроль осадки. Скорость вдавливания не более 0,1 миллиметра в течение часа наблюдений. Для натурной сваи глубина погружения составляет не менее 40 мм., а для эталонной или сваи-зонда – не меньше 20-ти мм. Затем выполняются расчеты, и осуществляется сверка значений, полученных аналитическим путем. На основании анализа данных от статических испытаний делаются выводы о конфигурации, конструкции фундамента. Мероприятия выполняются строго по ГОСТ 5686-2012.
Преимущества
- испытания свай в реальных условиях конкретной грунтовой обстановки;
- высокая точность определения характеристик почвы.
Для каких объектов используется
Метод используется перед строительством объекта на грунтах, у которых слабые несущие способности и на пересеченной местности (низина, склон холмов).
Показатели песчаных грунтов
В своем составе эти типы грунтов содержат минеральные частицы и зерна кварцита крупностью не более 2 мм. Глинистых составляющих – не более 3%, что приводит к утере пластичности. В зависимости от крупности зерна песчаные грунты делят на виды:
- пыль составляют крупицы диаметром от 0,05 до 0,005 мм;
- мелка фракция диаметром более 0,1 мм;
- средняя крупность диаметром более 0,25 мм;
- крупный диаметр частиц составляет 0,5 мм и больше;
- гравелистый вид содержит в составе вкрапления диаметром больше 2 мм.
Несущая способность песчаного основания повышается с увеличением крупности зерен. Непластичные песчаные грунты обладают невысокой степенью сжатия, после начала действия нагрузки осадка быстро прекращается. Крупнозернистые виды песчаных грунтов в процессе нагрузки повышают плотность и, соответственно, прочность.
Такие типы грунтов, как песчаные с добавлением глины, в некоторых случаях проявляют способность к просадке и набуханию. Первая возникает под действием собственного веса и намачивания, второй увеличивает объем грунта, а при высыхании он уменьшается, что приводит к трещинам и потере прочности.
Глинистые породы
Грунты, относящиеся к глинистым видам, содержат в своем составе мелкие чешуйчатые частицы диаметром не более 0,005 мм. Допускается вкрапление небольшого числа пылеватых песчаных зерен. Глинистый грунт относится к пучинистым породам, так как тонкие капилляры и большие плоскости между частицами для содержания влаги приводят к быстрому насыщению водой, что разрушает целостность пласта при действии заморозков. Глинистые грунты делят на следующие:
- глины – содержат глинистых чешуек более 30%;
- суглинки – количество чешуек уменьшается до 10-30%;
- супеси характеризуются соедржанием от 3 до 10% чешуек.
Глинистые виды грунтов меняют прочность в зависимости от влажности. Сухие выдерживают значительную нагрузку. От содержания глинистых частиц зависит показатель пластичности и текучести.
Аналоговое оборудование
Аналоговое оборудование (комплекты ТЕСТ-К2М и ТЕСТ-12) отличается сравнительной простотой изготовления и эксплуатации.
При использовании аналоговых зондов А2/350 сигнал от тензометрических датчиков передаётся в измерительный прибор по кабелю, где усиливается, оцифровывается и в цифровом виде сохраняется в памяти контроллера (ТЕСТ-К2М или ТЕСТ-К12); в дальнейшем результаты испытаний передаются в компьютер для обработки.
Основными недостатками аналоговых зондов являются: слабый сигнал датчиков, который необходимо усиливать, невозможность полноценной температурной компенсации каналов, индивидуальные параметры каждого зонда, требующие настройки оборудования при замене зондов, а также возможное влияние наведённых электрических полей на кабельный канал связи (при работе вблизи ЛЭП) и связанная со всем этим низкая точность измерений параметров зондирования.
Главный недостаток — это слабый функционал таких зондов, которые имеют только два канала измерений: сопротивление грунта по конусу qc, МПа и по муфте трения fs, кПа. При этом установка на такие зонды дополнительных специальных датчиков, практически, исключается, например, цифровых инклинометров). В связи с этим, использование таких зондов ограниченно глубинами до 10 метров, в соответствии с ГОСТ 19912–2012, Примечание 1, к п.5.2.4., из-за отсутствия именно инклинометров.
Проведение зондирования
Статическое зондирование выполняется в соответствии с порядком, предусмотренным в инструкции по эксплуатации полевых установок. Полученные результаты обязательно через периодические промежутки фиксируются на гибкой ленте при скорости вдавливания 1 м в минуту. Погружение считается оконченным, если на зонд оказывается давление заданной величины.
Помимо гибкого носителя результаты проведенных испытаний записываются в специальные журналы. Скважину после работы тампонируют землей и помечают знаком, на котором стоят данные испытательной точки и наименование организации, проводившей процедуру. В обязательном порядке восстанавливают грунт, поврежденный в процессе работ.
3

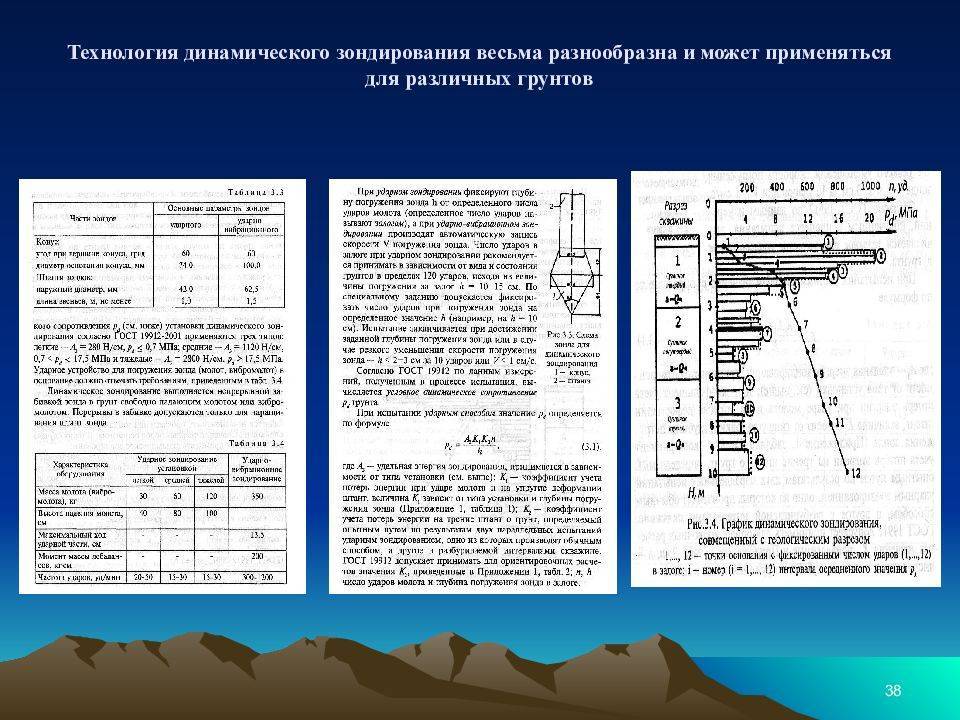

Область применения динамического и статического зондирования в зависимости от видов и состояния грунтов
Таблица 1 | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
1 Допускается по специально разработанной методике при проведении экспериментальных работ. |
выбора мест расположения опытных площадок для детального изучения физико-механических свойств грунтов.
1.4. Область применения динамического и статического зондирования в зависимости от видов и состояния грунтов регламентируется табл. 1.
1.5. Зондирование грунтов надлежит выполнять в соответствии с требованиями нормативных документов и ГОСТов по инженерным изысканиям, проектированию и производству строительно-монтажных работ по программе, составляемой согласно требованиям главы
4
СНиП 11-A. 13-69 «Инженерные изыскания для строительства. Основные положения» (пп. 1.8—1.10).
В программе работ в зависимости от конкретных задач, поставленных перед зондированием, сложности и изученности инженерногеологических условий площадки, особенностей объектов и стадии проектирования их должны быть установлены количество точек зондирования, их взаимное расположение на площади исследуемого участка, глубина зондирования и очередность выполнения работ по зондированию и другим видам инженерно-геологических исследований грунтов.
Глубина зондирования должна определяться с учетом необходимости исследования толщи грунтов, слагающих основания зданий и сооружений. Использование данных зондирования должно ограничиваться глубиной 20 ж. При камеральной обработке материалов результаты зондирования до глубины 1 ж следует исключать.
1.6. При проведении инженерных изысканий под конкретные здания и сооружения зондирование грунтов следует производить в пределах их контуров или на расстоянии от контуров зданий и сооружений не более 5 ж.
Для получения сопоставительных данных часть точек зондирования необходимо располагать на расстоянии не более 5 ж от горных выработок (скважин, шурфов и т д.), в которых производят отбор грунтов для лабораторных исследований и предусмотренные программой другие виды полевых испытаний грунтов, но не ближе 1 ж от границы выработки и 2 ж от оси испытываемой сваи.
1.7. В качестве показателей зондирования грунтов следует принимать:
при динамическом зондировании — величину условного динамического сопротивления грунтов Рд;
при статическом зондировании — величины сопротивления грунта конусу зонда рс к и общего сопротивления грунта по боковой поверхности зонда Рс.б.
1.8. Результаты динамического зондирования регистрируются в журнале динамического зондирования грунтов (приложение 1, форма 1), а результаты статического зондирования — в журнале статического зондирования грунтов (приложение 1, форма 2) или на диаграммных лентах регистрирующих приборов.
1.9. Оценку свойств грунтов отдельных инженер но-геологических элементов следует производить на основе сопоставления обобщенных показателей зондирования с результатами исследования анало гичных свойств грунтов другими методами.
Обобщенные показатели зондирования грунтов должны быть по’ лучены в результате статистической обработки значений показателей зондирования в отдельных точках. Количество значений показателей зондирования должно быть достаточным для статистической обработки, но не менее 5.
1.10. Обобщенные показатели зондирования при использовании их для прогноза изменения свойств грунтов (подъем уровня грунтовых вод и т. д.) подлежат уточнению.
1.11. По окончании работ точку зондирования грунтов надлежит закрепить знаком (колышком) с соответствующей маркировкой.
1.12. Определение несущей способности свай по результатам зондирования грунтов производится в соответствии с требованиями главы СНиП Н-Б.5-67* «Свайные фундаменты. Нормы проектиро-вания».
Подготовительные работы
По эксплуатационной инструкции, которая выдается изготовителем при покупке машины, проводят периодическое испытание оборудования и его проверку. Работоспособность определяют после покупки установки и перед ее использованием на полигоне. Испытание проводят не реже одного раза в три месяца, а также обязательно после ремонта и замены любой из запчастей. Полученные результаты проверки оформляют соответствующим актом.
Установка статического зондирования постоянно подвергается износу, происходит частичная потеря прямолинейности штанги, поэтому через каждые 15-20 точек погружения собирают звенья в участок не менее 3 м и проверяют прямую линию. Отклонения допускаются не более 5 мм по всей длине. Проверка касается и высоты наконечника зонда, которая не допускает уменьшения длины более чем на 5 мм.
При разметке точек погружения используют геодезические нивелиры и теодолиты, на отмеченных местах выставляют маяки по высоте и вертикали. После проведения статического зондирования повторно проверяют правильность расположения точек. Если из-за геологических особенностей местности не устанавливаются маяки, то делают планировку грунта для улучшения условий. Мачта зондирования не отклоняется более 5º, иначе результаты считаются спорными.
Испытание грунтов методом статического зондирования
Назначение испытаний
Испытательные мероприятия проводятся с соблюдением действующих ГОСТов для получения достоверных данных об грунтовой обстановки исследуемой территории:
- о свойствах грунта;
- однородности и глубине почвенного слоя;
- способности выдерживать конкретные нагрузки.
Также определяется, какой вид фундамента будет оптимальным.
Суть метода
Статические исследования зондированием проводятся с соблюдением действующего российского ГОСТа 19912-2001. При этом используется специальная установка, которая обеспечивает вдавливание в почву зонда со скоростью от одного метра в минуту. Результаты статических тестов непрерывно регистрируются для формирования полноценной картины грунтового слоя. Вдавливаемый зонд состоит из конусообразной головки с диаметром основания 36 миллиметров, штанги, длина одного звена которого составляет до 1-го метра. Вдавливание осуществляется с помощью спецмеханизма, а измерения производятся с использованием контрольно-измерительного устройства.
Преимущества статических исследований зондом
Достоинствами полевого метода статического зондирования являются:
- высокая скорость прохода и возможность в короткое время выполнить много измерений;
- большое качество полученных данных;
- экологичность;
- экономичность.
Для каких объектов используется
Способ статического зондирования эффективен при разработке проектов строительных объектов на свайных фундаментальных основаниях с использованием буронабивных и забивных свай. С его использованием не только определяется целесообразность и возможность установки фундамента на сваях, но и собираются данные для того, чтобы составить рабочие чертежи свайной фундаментальной конструкции.
Линзы в грунте и глубина промерзания
Вечная мерзлота развивается неодинаково в пределах обширной территории. Иногда встречаются отдельные пятна, а порой целые области без перерыва составляет мерзлота. Исследования слоя талого грунта не всегда определяют наличие в нем линз – замерзших участков ледяного скопления. Если здание строится в области талого грунта и была пропущена линза, а оно частично располагается над ней, то тепло от конструкции во время эксплуатации растапливает ледяное скопление, и создаются непрогнозируемые просадки или оползни.
Иногда ледяные линзы формируются искусственно в результате нарушения естественного теплообмена между поверхностью грунта и глубинами.
Законсервированный в глубине лед вспучивается при повышении температуры, деформируя грунт. На прочность основания влияют не только отдельные ледяные линзы, но и природная глубина промерзания грунта. Показатель рассчитывается для наиболее холодного периода в данной местности. При этом в расчет закладывается максимальная влажность породы и условия отсутствия снега на поверхности.
Глубина промерзания учитывается при закладке основания под строительство зданий и сооружений, при этом подошва фундамента заглубляется ниже принятой отметки промерзания. В расчете получается показатель, который несколько превышает реальную глубину промерзания. Его принимают за основу, так как расчет ведется на те случаи, когда стечение обстоятельств приводит к наихудшим условиям эксплуатации.
В заключение следует отметить, что исследование почвенных пластов методом статического зондирования помогает расширять области обитания человека за счет зоны вечной мерзлоты и крайней Сибири, строить там современные поселки и перерабатывающие комбинаты.
Оборудование для зондирования грунта

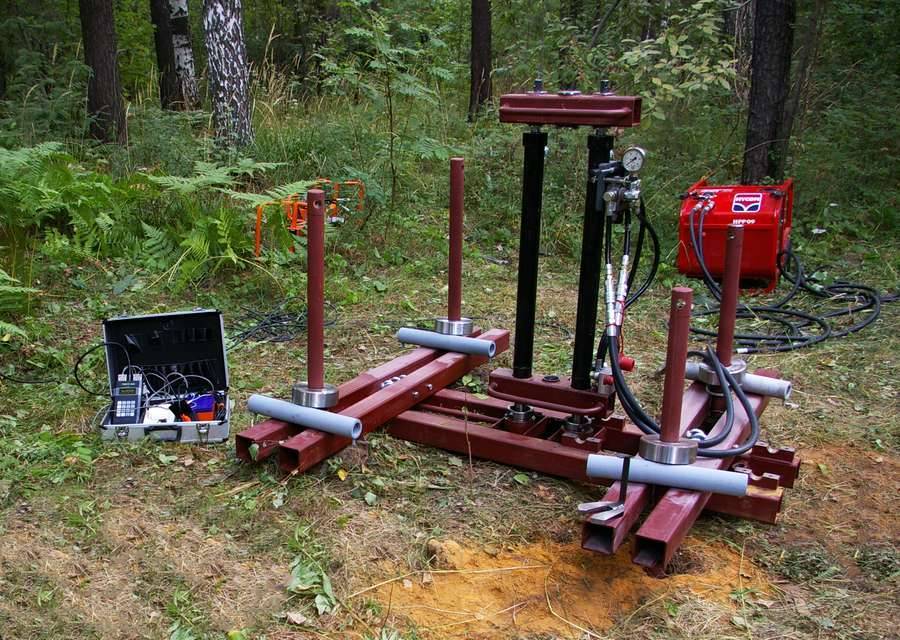

Установка, применяемая для проведения испытания, состоит из следующих частей:
- наконечник и штанга, вместе образующие зондирующее устройство;
- устройство по типу домкрата, предназначенное для вдавливания наконечника в грунт, и приспособление, извлекающее зонд;
- для опирания установки – статически уравновешенная станина, закрепленная анкерами;
- измерительные и считывающие устройства с возможностью фиксации на гибком носителе.
Зонды с наконечниками используются трех распространенных типов. Первый вид наконечника состоит из кожуха и самого конуса. Второй тип зонда оснащен наконечником из муфты трения конусной формы. Третий наконечник имеет в комплекте муфту трения, конус и расширитель. Метод статического зондирования требует, чтобы, несмотря на применяемую конструкцию зонда, его основание по площади соответствовало 10 см2. Угол при конусной вершине составляет 60º.
По технологии требуется, чтобы диаметр муфты снаружи был равен этому показателю основания корпуса, а ее длина составляла 31 см. Диаметр штанги снаружи – 36 см для зонда 1-го типа, а два вторых вида допускают диаметр до 55 см. Принимается этот размер исходя из технологических расчетов.
