Как собрать теплообменник своими руками

В данной статье поговорим о теплообменнике, какие виды существуют, в каких сферах применяются и, конечно, расскажем как собрать теплообменник своими руками.

Конструкция теплообменника — это два соединенных теплоносителя (горячий и холодный), между ними происходит постоянная передача тепла (к холодному от горячего и наоборот). В качестве теплоносителя внутреннего используется жидкость, пар или газ. Состав у внутреннего теплоносителя теплообменника разделяется на виды. По принципу передачи тепла, делятся на виды: поверхностные и смесительные.

Главная задача теплообменника – нагревание или охлаждение носителя при помощи второго, при этом температура его самого должна оставаться неизменной.

Применяется он практически во всех сферах промышленности (от технологической до энергетической), в коммунальном и бытовом хозяйстве. В промышленности находят применение громоздкие, тяжелые и сложные агрегаты. По принципу работы они не отличаются от привычных.

Их сложное устройство и большие размеры объясняются тем, что на них возложен больший объем работ

Чтобы понять насколько важно и нужно существование данного аппарата в жизни, приведем пример: молоко, потребляемое многими из нас, пастеризуют при помощи теплообменников

 Теплообменник в быту встречаются повсеместно.

Даже банальный полотенцесушитель, находящийся в доме, относится к теплообменникам. Он принадлежит к смесительному виду. Первый теплоноситель (бойлер или котельная центрального отопления, в зависимости от подключения), второй – сам полотенцесушитель.

Между ними циркулирует вода. От первого поступает горячая, постепенно смешивается с холодной и в результате нагревает ее до своей температуры. Элементарные действия,  сушка для полотенец относится к самым простейшим представителям сего устройства.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Классификация

Классификация теплообменников предусматривает их деление на такие виды:

  • пластинчатые;
  • трубчатые.

Пластинчатые устройства включают набор пластин с волнистыми каналами со штамповкой и поверхностями, предназначенными для циркуляции жидкостей. Пластины соединены при помощи прорезиненных прокладок и стяжек. Преимущества подобных устройств – легкость в применении и компактность.

Пластинчатые теплообменники находят все более широкое применение. Сфера их использования не ограничивается только промышленным оборудованием, возможен также монтаж этих устройств в жилых домах для монтажа отопительных систем.

Пластинчатые теплообменники классифицируются на группы:

  • неразборные (они же сварные и паяные);
  • полусварные;
  • разборные.

Разборные устройства наиболее популярны. В них пластины разделены при помощи резиновых уплотнителей. Установка не занимает много времени, а эксплуатация не вызывает трудностей.

Классический вариант пластинчатых теплообменников имеет входные и выходные патрубки на поверхности передней плиты. Некоторые устройства имеют патрубки и на передней, и на задней панелях. Рабочие среды подсоединяются к патрубкам посредством фланцевых, резьбовых, стальных соединений. Некоторые модели имеют меньшее количество патрубков, тогда теплоносители подсоединяются непосредственно к плите.

Трубчатые теплообменники включают трубы малого диаметра, вваренные в другие трубы. Достоинствами устройства считается применение в условиях повышения давления.

По критерию способа теплообмена техника подразделяется на смесительную и поверхностную. Устройства смесительного типа передают тепло при плотномконтактировании носителей. Поверхностные теплообменники содержат два контура, в которых происходит перемещение сред с отличными температурами. Обмен теплом между ними возможен через поверхностные элементы пластин, стенок, листов или труб, которые выполнены из теплопроводящих материалов (нержавеющей или высокоуглеродистой стали, сплавов цветных металлов). Этот тип оборудования применяется в жилищно-коммунальном хозяйстве, промышленных предприятиях и в организации малого бизнеса.

Поверхностные теплообменники делятся виды: рекуперативные и регенеративные. Рекуперативные теплообменники характеризуются константным обменом тепла посредством стенок контуров при однонаправленном движении носителей. В регенеративных устройствах происходит поочередный контакт носителей с теплообменивающей поверхностью.

Рекуперативные теплообменники тоже классифицируются:

  1. Погружные. Принцип работы предусматривает движение одного теплоносителя по змеевику, который погружен в бак, содержащий второй жидкий теплоноситель. Модель отличается удобством в применении, характеризуется оптимальной стоимостью.
  2. Оросительные. Сфера применения – как конденсаторы в системах охлаждения. Теплобменники выглядят как змеевики из горизонтальных труб, которые размещены в вертикальной плоскости. У каждого ряда труб есть желоб, по которому на них стекает вода пониженной температуры. Вода, которая не испарилась, возвращается в систему благодаря насосу.
  3. Витые. Представляют собой систему труб, намотанных на сердечник. Компактны и высокоэффективны.
  4. Спиральные. Для оборудования характерен вид двух спиральных каналов, которыми обвита центральная перегородка. Предназначены для охлаждения и нагрева вязких жидкостей.
  5. Кожухотрубные. Трубные решетки присоединены к кожуху посредством сварки. В них закрепляются трубы. Крепление их происходит плотно при помощи развальцовки. Решетки закрыты крышками на шпильках, болтах и прокладках. Кожух включает штуцера (патрубки). Принцип работы заключен в циркуляции носителя тепла в межтрубном пространстве и по трубам. Увеличение теплоотдачи происходит при помощи оребрения.
  6. Секционные – последовательность секций, которые представляют собой кожухотрубные устройства.
  7. Пластинчатые. Включают набор пластин с волнистыми поверхностями со штамповкой и каналами для движения жидкостей. Возможна работа только при пониженном давлении.

Кожухотрубный теплообменник

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Частота промывки теплообменников

Если в системе нет фильтра, чистить теплообменник нужно раз в 2 года

Периодичность очистки теплообменников прописана в инструкции по эксплуатации, которая прикладывается к изделию. Большинство производителей рекомендуют делать это каждые 2 года. Однако если используется насыщенная известью вода, толстый слой налета может накипеть уже за один отопительный сезон, даже если в котле стоит нержавеющий контур. Когда в обвязке установлена система фильтрации, процедуру можно проводить с интервалом 4-5 лет. Воду нужно менять ежегодно, так как она меняет свою структуру и приобретает агрессивные по отношению к металлу свойства.

Вычислить требуемую периодичность очистки теплообменника лучше всего опытным путем. После окончания отопительного сезона нужно разобрать котел, снять контур и оценить его состояние. Налет подскажет, через какое время его толщина достигнет критического состояния.

Устройство пластинчатого теплообменника

Пластинчатый теплообменник состоит из задней прижимной плиты, верхней направляющей, задней стойки, неподвижных плит, а также теплообменных пластин с уплотнительными прокладками. Подобная конструкция обеспечивает эффективную компоновку поверхностей, соответственно, небольшие размеры самого аппарата. Все пластины в системе имеют одинаковые размеры, однако развернуты они одна за другой на 180 градусов. Именно поэтому при стягивании пакета пластин удается образовать каналы, по которым протекает вода, участвующая в теплообмене. Устройство теплообменника почти во всех моделях неизменно. Подобная установка элементов обеспечивает чередование холодных и горячих каналов.

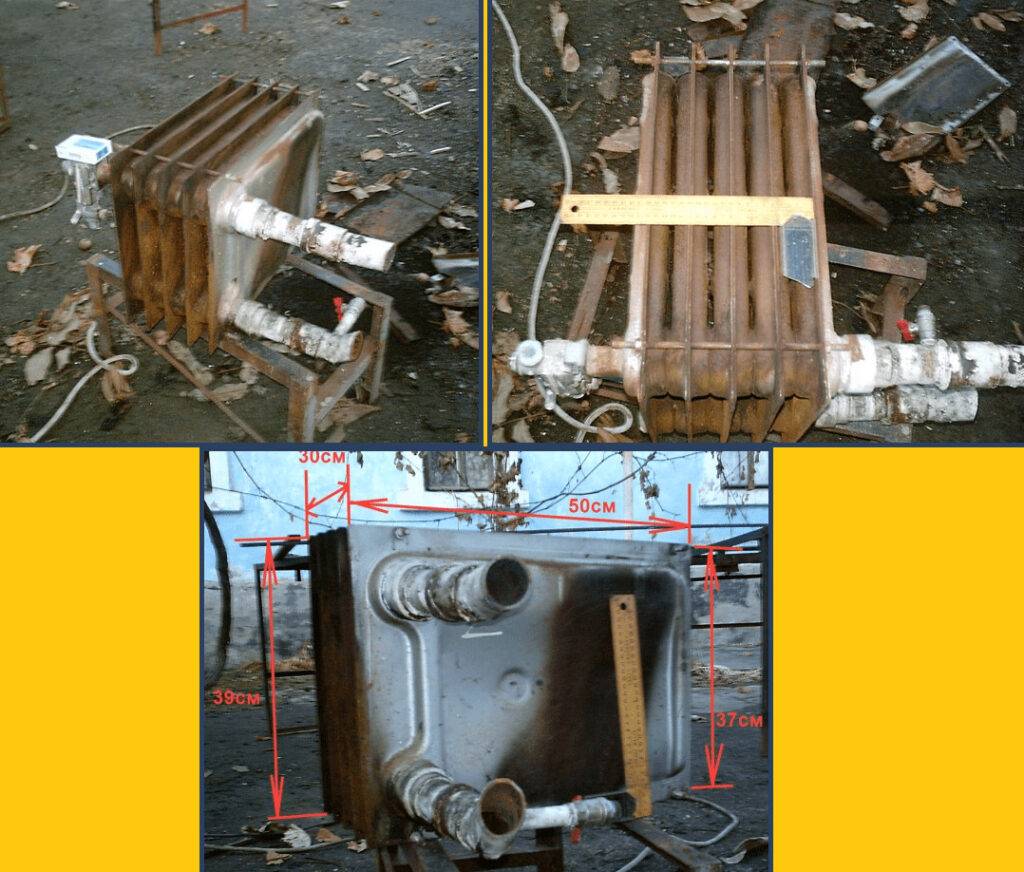

Самостоятельное изготовление

Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:

  • листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
  • два патрубка из нержавейки диаметром ¾ дюйма;
  • сварочный инвертер с электродами;
  • болгарка с отрезным и шлифовальным дисками.

Процесс изготовления не представляет особой сложности:

  • вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
  • сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
  • прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

Чугунный теплообменник

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.

Устройство и принцип работы

Пластинчатый теплообменник (ПТО) обеспечивает переход тепла от нагретого теплоносителя холодному, при этом не перемешивая их, развязывая два контура между собой. Теплоносителем может быть пар, вода или масло. В случае с горячим водоснабжением чаще источником тепла является теплоноситель системы отопления, а нагреваемой средой – холодная вода.

Конструктивно теплообменник представляет собой группу гофрированных пластин, собранных параллельно друг другу. Между ними образуются каналы, по которым течет теплоноситель и нагреваемая среда, притом послойно они чередуются между собой, не перемешиваясь при этом. За счет чередования слоев, по которым текут жидкости обоих контуров, увеличивается площадь теплообмена.

Схема работы теплообменника

Гофрирование чаше выполняется в виде волн, притом ориентированных так, чтобы каналы одного контура располагались под углом к каналам второго контура.

Подключение входов и выходов делаются так, чтобы жидкости текли навстречу друг другу.

Поверхность и материал пластин подбирается исходя из требуемой мощности теплообмена, вида теплоносителя. В особенно эффективных и продуманных теплообменниках поверхность формуется для возбуждения завихрений возле поверхности пластины, повышая теплообмен, не создавая сильного сопротивления общему току.

Теплообменник включается между двумя контурами:

  1. Последовательно к системе отопления или параллельно с наличием регулирующей арматуры.
  2. К входу от холодного водопровода и выходом к потребителю ГВС.

Холодная вода, протекая через теплообменник нагревается за счет тепла от системы отопления до требуемой температуры и подается на кран потребителя.

Основные характеристики пластинчатого теплообменника:

  • Мощность, Вт;
  • Максимальная температура теплоносителя, оС;
  • Пропускная способность, производительность, литры/час;
  • Коэффициент гидравлического сопротивления.

Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин.

Максимальная температура задается подбором материалов и способом соединения пластин и корпуса теплообменника.

Пропускная способность повышается с увеличением числа пластин, так как они подключаются фактически параллельно, то каждая новая пара пластин добавляет дополнительный канал для тока жидкости.

Коэффициент гидравлического сопротивления важен при расчете нагрузки на систему отопления, где от этого зависит выбор циркуляционного насоса, немаловажен и для других источников тепла. Зависит от типа гофрирования пластин и размера сечения каналов и их количества.

Именно по этим параметрам подбирается в итоге теплообменник для конкретной ситуации. Чаще всего пластинчатые теплообменники имеют разборную конструкцию, в которой можно наращивать или уменьшать число пластин и выбирать их тип и размер. Мощность и производительность теплообменника должно хватать для того, чтобы нагреть проточную холодную воду, и при этом не создать критической нагрузки на систему отопления.

Для наиболее востребованных случаев, каким является обеспечение горячей водой частного хозяйства, дома или квартиры производятся готовые теплообменники с постоянными характеристиками.

Сравнение пластинчатых теплообменников с кожухотрубными аналогами

ХарактеристикаКожухотрубные теплообменникиРазборные пластинчатые теплообменники
Коэффициент теплопередачи (условно)13 — 5
Разность (возможная) температур теплоносителя и нагреваемой среды на выходеНе менее 5-10 °С1 — 2 °С
Изменение площади поверхности теплообменаНевозможноДопустимо в широких пределах, кратно количеству пластин
Внутренний объем (условно)1001
Соединение при сборкеСварка, вальцовкаРазъемные
Доступность для внутреннего осмотра и чисткиНеразборный, труднодоступен, простая замена частей невозможна; возможна только промывкаРазборный. Легко доступный осмотр, обслуживание и замена любой части, а так же механической промывки пластин.
Время разборки90 — 120 мин.15 мин.
Материал трубок (пластин)Латунь или медьНержавеющая сталь
УплотненияНеразборный. Простая замена невозможнаУплотнения бесклеевые легко меняются на новые. Жестко зафиксированы в каналах пластины. Отсутствие протечек после механической чистки и сборки
Обнаружение течиНевозможно обнаружить без разборкиНемедленно после возникновения, без разборки
Подверженность коррозии при температуре более 60 °СДаНет
Чувствительность к вибрацииЧувствителенНечувствителен
Вес в сборе (условно)10 — 151
ТеплоизоляцияНеобходимаНе требуется
Ресурс работы до кап. ремонта5 — 10 лет15 — 20 лет
Габариты (условно)5-61
Специальный фундаментТребуетсяНе требуется
Стоимость (условно)в зависимости от назначения и схемы присоединения 0,75 – 1,01,0

Источники

  • https://masterok-remonta.ru/otoplenie-i-ventilyatsiya/plastinchatyy-teploobmennik.html
  • https://www.teploprofi.com/teploobmennik-razborniy/
  • https://sn22.ru/catalog/plastinchatie-teploobmenniki/
  • https://sn22.ru/articles/printsip-raboty-teploobmennikov/
  • https://kaminguru.com/sistema-otoplenija/shema-plastinchatogo-teploobmennika.html
  • https://www.teploobmenka.ru/oborud/art-phe/
  • https://teploobmennic.ru/blog/sovety-pokupatelyam/plastinchatyy-teploobmennik/
  • https://www.teploprofi.com/plastinchatiy-teploobmennik/

Методика проведения работ

Для того чтобы работа теплообменника оказалась эффективной, первоначально необходимо ознакомиться с его устройством, данная информация была представлена выше. Только после можно начинать работу по изготовлению. Первоначально следует заняться торцевыми заглушками, для того следует использовать листовой металл, из которого вырезаются 150- миллиметровые окружности в количестве 2 штук. На них следует разметить отверстия для установки труб.

В центральной части каждого элемента будет располагаться большая 57-миллиметровая труба. Отступив одинаковые расстояния от нее, по кругу необходимо будет расположить 8 элементов, диаметр каждого из которых составит 32 миллиметра. От центральной части заглушки до центра каждой из этих труб должно оставаться 100 миллиметров.

Виды по принципу работы


Принцип работы и устройство смесительного теплообменника

По способу взаимодействия сред тепловые обменники могут быть поверхностными и смесительными. Схема подключения смесительного теплообменника считается более сложной.

Смесительные

В основе работы смесительных агрегатов лежит контакт двух веществ и смешивание потребителя и носителя тепла. Смесительный теплообменник для отопления делится на несколько категорий, сюда входят градирни с дымоходом, паровые барботеры, а также конденсаторы барометрического типа и сопловые подогреватели.

Поверхностные


Схема работы поверхностного теплообменника

Поверхностный теплообменник работает в котельной за счет передачи тепла сквозь контактную поверхность. Это могут быть пластины или труба в зависимости от типа прибора. Среды внутри таких агрегатов не смешиваются между собой, в чем заключается их главное отличие от смесительных аналогов.

По принципу передачи тепла поверхностные тепловые обменники делятся на два типа: регенеративные и рекуперативные.

  • Принцип действия рекуперативного теплообменника основан на непрерывной передаче тепла сквозь контактную поверхность. Таким образом работают многие приборы пластинчатого типа.
  • Стандартный или вторичный регенеративный агрегат предназначен для охлаждения и нагревания воздуха. В этих устройствах движение носителя и потребителя тепла происходит в периодическом режиме. Такие установки часто применяются в офисных многоэтажных зданиях.

Кожухотрубные

Кожухотрубной прибор изготовлен из ребристых труб, увеличивающих площадь поверхности, которая передает тепло. Он может иметь конструкцию, включающую трубные решетки, с жесткой сцепкой всех деталей и элементов. Решетки в таком устройстве привариваются к стенкам корпуса, на сцепке к нему прикрепляются трубы. Конструкция с плавающей головкой считается более совершенной, аппараты этого типа стоят дороже, но считаются более практичными.

Погружные

Приборы такого типа часто устанавливают в многоэтажках. В них установлен змеевик в форме цилиндра, размещенный в сосуде с жидкостью. За счет простой конструкции время на отдачу тепла заметно сокращается.

Спиральные

Обвязка такого теплообменника состоит из металлических листов, скрученных в спираль и закрепленных на крене. Агрегатам этого типа нужна хорошая герметизация. Также нужно учесть, что установка спирального теплообменника требует специальных навыков. Спиральные приборы не используют в системах с давлением более 10 кгс/см2.

Пластинчатые

Пластинчатые приборы заслуженно считаются наиболее совершенными и идеально подходят как для частных домов, так и для производственных помещений. Они не доставляют проблем во время сборки и чистки, имеют минимальную степень сопротивления гидравлике. Схема подачи рабочей среды в них может осуществляться тремя способами: прямоточным, смешанным и противоточным.

Погружной


Спиральный


Пластинчатый


Кожухотрубный

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

  • Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
  • Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
  • Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
  • Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

  • Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
  • Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
  • Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
  • Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

  • Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
  • Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
