Ветровые электростанции для дома своими руками: описание, виды и мощность

Принцип действия

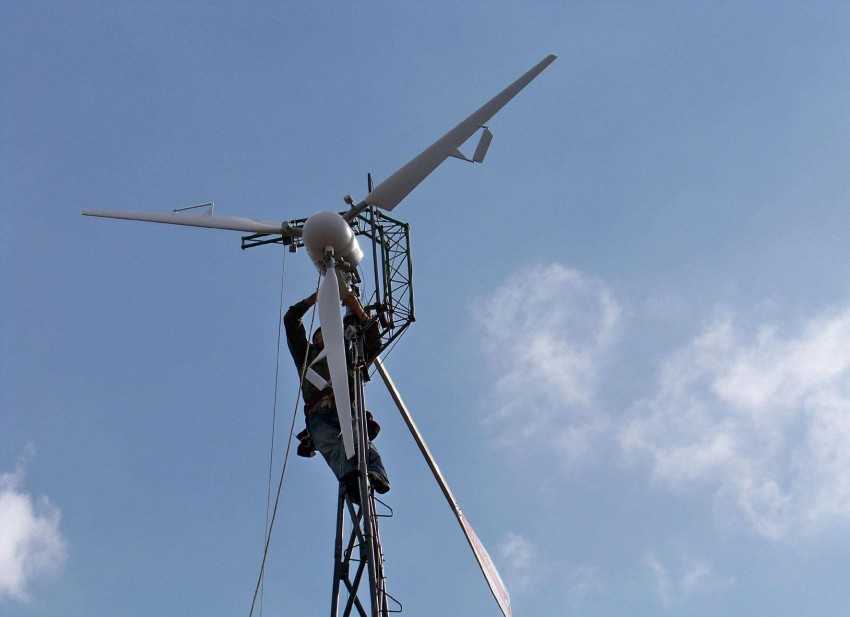

Горизонтальная модель ветряка

Под действием силы ветра начинают вращаться лопасти устройства, которые приводят в действие ротор. Благодаря статорной обмотке получаемая механическая энергия преобразуется в электрический ток. Под действием силы вращения получаемое электричество запасается в батарее.

Объем получаемой энергии напрямую зависит от силы ветра – чем сильнее он дует, тем больше электричества будет запасено в аккумуляторе.

Во время поворотов также вращается ось, которая соединена с генеральным ротором. На нем закреплено 12 магнитов, которые вращаются в статоре. Благодаря этому создается переменный электрический ток такой же частоты, как и протекающий в розетках.

Получаемый переменный ток можно передавать на большие расстояния, но его невозможно аккумулировать. Поэтому его необходимо преобразовать в постоянный ток. Процесс производится с помощью внутренней электронной цепи в турбине.

Компас выбора

В первую очередь, надо чётко знать, что тебе надо, какую желаемую мощность ожидаешь получить от своей установки, какие погодные условия местности и после всего переходить к детальному знакомству с тем или иным типом ветряка. А различные виды ветрогенераторов выдают совершенно разные результаты своей работы. В данной публикации вы узнаете, какие типы ветрогенераторов существуют на сегодняшний день, и вам нетрудно после знакомства с ними сделать правильный выбор.

Для скромных аппетитов подходящим выбором будет так называемый ортогональный ветрогенератор, который может подойти к применению в той местности, где бывают очень слабые дуновения ветерка. Он имеет несколько параллельных к оси лопастей, расположенных на некотором расстоянии от неё. (см. фото).

Итак, ветрогенераторы по своему виду различаются по:

  • количеству лопастей,
  • материалам, из которых изготовлены лопасти,
  • расположению оси вращения к поверхности земли,
  • шаговому признаку винта.

По числу лопастей они бывают одно-двух-трёх и многолопастные. Последние начинают своё вращение при малейшем движении воздуха, но применимы лишь для таких целей, где сам факт вращения важен, а не вырабатываемая электроэнергия. То есть, они незаменимы, скажем, при перекачке воды из глубоких колодцев.

По материалам, из чего сделаны лопасти, различают жёсткие и парусные ветрогенераторы. Парусные намного дешевле жёстких, сделанных из стеклопластика, или из металла, но в ходе эксплуатации можно замучиться ремонтировать их.

По расположению оси вращения к поверхности почвы различают горизонтальные ветрогенераторы и вертикальные. Их отличия настолько деликатны, что при разных условиях они меняются местами в своём превосходстве. С вертикальной осью ветряки сразу схватывают малейшие дуновения ветерка, не требуют флюгера, но они менее мощные, чем горизонтальные.

По шаговому признаку винта ветрогенераторы бывают с изменяемым и фиксированным шагом. Изменяемый шаг, бесспорно, даёт возможность увеличить скорость вращения, но какова конструкция! Она сложна, увеличивает вес ветряка, то есть, потребует неисчислимых лишних затрат. Куда более прост и надёжен фиксированный шаг.
Таков, вкратце, ваш компас, чтобы не заблудиться в выборе.

Нужно еще привести список некоторых терминов и сокращений, которые будут использованы в дальнейшемю

  • КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  • КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  • Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  • Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  • Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  • Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  • Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  • Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  • Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  • Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  • Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  • Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Выбор покупного ветряка


Ветрогенераторы для дома

Лучшие ветрогенераторы производятся в Германии, Дании и Франции. Эти страны изготавливают установки, которые могут работать в частном секторе, на фермах, в торговых точках. В России альтернативные источники энергии распространены слабо.

Покупая ветровой электрогенератор, нужно понимать, для каких целей он используется. Есть разные модели – с повышенным КПД, вертикальные и горизонтальные, безлопастные. Также нужно понимать, что ветровая установка имеет КПД примерно 60% и зависит напрямую от скорости ветра.

При покупке генератора для дачи следует отдать предпочтение установкам на 1-3 кВт. Также потребуется инвертор небольшой мощности. Для частного дома такая модель не подойдет, особенно если в нем постоянно кто-то проживает. В таком случае лучше выбрать модель с аккумулятором большой емкости. Для его быстрой зарядки потребуется и генератор большой мощности. Оптимальный выбор – ветряк с дизельным генератором и солнечной батареей.

Широкое распространение получают коммерческие ветровые генераторы. Энергия с них подается на предприятия, в которых есть недостаток электроснабжения.

Сэкономить финансы можно, если сделать ветряки для выработки электроэнергии своими руками.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Ветрогенератор какой мощности нужен для частного дома

Рынок ветрогенераторов может предложить модели от производителей разных стран, включая США, Европу и СНГ. Установки от отечественных производителей стоят дешевле, однако при выборе стоит опираться на технические характеристики и гарантийные сроки. Средняя продолжительность службы ВЭУ при грамотном использовании — 20-25 лет. Если вам предлагают купить ветряк, который прослужит меньше 10 лет, лучше подыскать другие варианты.

Работу ветряка обычно тестируют на даче или небольшом загородном доме, где потребность в электроэнергии возникает периодически, а не на постоянной основе. Для снабжения малогабаритного коттеджа вам понадобится ВЭУ мощностью от 1,5 до 3 кВт. Месячная выработка энергии в таком случае колеблется от 500 до 600кВт. Для среднего дома (100-200 м²) с условием постоянного проживания требуется ветряк мощностью не меньше 5-6 кВт и ежемесячной выработкой энергии от 1000кВт.

Разобравшись с теорией, какой мощности ветрогенератор нужен для дома, необходимо учитывать и практический аспект — силу ветра. Приобретая ВЭУ с малой мощностью, вы сможете выжать из нее достаточное количество энергии лишь при урагане. Например, двухкиловатный ветряк с расчетной скоростью ветра 15 м/с даст вам 15-20% энергии при условии скорости ветра 6-8 м/с, а в полный штиль останется неподвижным. Это не повод отказываться от недорогих маломощных ветряков — просто купите ВЭУ с меньшей расчетной скоростью ветра. Та же двухкиловатная ветроэнергетическая установка, но с расчетной скоростью в 8 м/с, будет стабильно работать на максимуме, а в особенно ветреные дни выдаст все 40% энергии.

Принцип действия ветрогенератора

Ветрогенератор — устройство, использующее ветровые потоки для вращения вала, который соединен с генератором электрического тока. Существуют два основных вида ветряков:

Горизонтальные конструкции имеют более высокую эффективность, меньшее сопротивление вращению и большую стабильность в работе. При этом, они требовательны к углу атаки ветра на лопасти, что вынуждает создавать устройство наведения на поток (типа флюгера). Кроме того, горизонтальные ветряки нуждаются в подъеме конструкции над землей, причем, чем выше, тем лучше.

Вертикальные роторы (так называется вращающаяся часть ветрогенератора) не зависят от направления ветра, одинаково реагируя на поток с любой стороны. Они очень нетребовательны в обслуживании, точнее, практически не нуждаются в нем. При этом, вертикальные роторы нуждаются в довольно сильном ветре, многие из них «залипают» на слабых потоках и не хотят начинать вращение.

Вращение ротора передается на генератор напрямую или через мультипликатор (редуктор), увеличивающий число оборотов вала. Генератор при вращении вырабатывает электроток, от которого через выпрямитель заряжаются аккумуляторы. С аккумуляторов напряжение подается на инвертор, перерабатывающий постоянный ток в переменный трех- или однофазный с привычными параметрами (220 В или 380 В, 50 Гц). Такая сложная схема используется потому, что вращение ветряка — процесс нестабильный, зависимый от скорости и силы ветра.

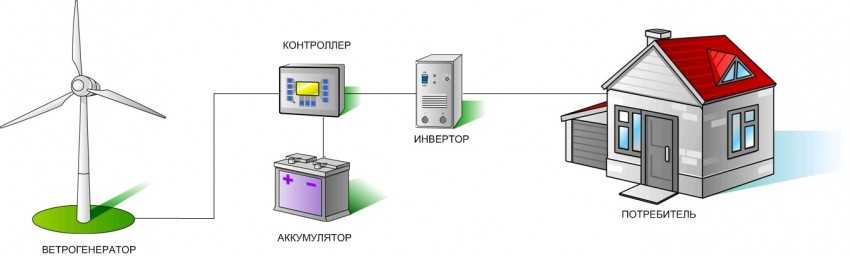

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема самодельного ветряка.

  • Лопасти – они могут быть изготовлены из самых разных материалов;
  • Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
  • Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
  • Мультипликатор – повышает обороты вращения вала (ротора) генератора;
  • Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
  • Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
  • Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Цена вопроса

Для европейских стран и части Америки переход на альтернативные источники питания стал повседневным и вполне себя оправдывающим. К этому списку потихоньку подтягивается и Россия. Но, к сожалению, по многим вопросам эти технологии недоступны для большинства.

В первую очередь, это касается стоимости поставляемого оборудования. Окупаемость материала при стабильной работе наступает в среднем через 10 лет. Поэтому ветрогенераторы являются долгосрочным проектом, затраты на который нужно рассматривать по совокупности факторов.

Но для владельцев уже установленного оборудования предусмотрен небольшой сюрприз. Так в ряде стран существует своеобразный кэшбек на электроэнергию, получаемую от альтернативных источников. Законодательством предусмотрена возможность оплаты энергии, которую частник «впрыскивает» в общую магистраль и это уменьшает сроки окупаемости.

Но особенностями российского рынка, и украинского в частности, будут различные бюрократические проволочки, которые сводят на нет все порывы использования альтернативной энергии. Умельцы самостоятельно изготавливают ветряк своими руками для нужд собственного хозяйства и под заказ.

Нюансы, которые нужно знать

Если район, в котором расположен ваш дом, находится в безветренной зоне, то вам подойдёт лишь ветрогенератор парусного типа. Для того, чтобы полностью обеспечить здание электричеством, потребуется аккумулятор напряжением 12 В, инверторный генератор, зарядный блок, стабилизатор и выпрямитель.

Лучшее значение мощности самодельных ветрогенераторов – 3-4 кВт. Но такие устройства имеют высокую себестоимость. Плюс всё равно понадобится альтернативный источник электроэнергии. Оборудование большей мощности изготовляется исключительно промышленным способом.

Высокомощностные ветрогенерирующие конструкции производят довольно много шума. Вследствие чего, для частного домовладения разрешена установка лишь сертифицированных устройств, высота которых выше окружающей застройки.

Категорически запрещён монтаж на кровле ветряка даже самой небольшой мощности, ведь работающее оборудование может создать резонанс, что приведёт к разрушению здания.

Из чего можно сделать ветрогенератор в домашних условиях? Это могут быть самые разные подручные материалы. Двигатель можно взять от автомобиля и даже стиральной машинки. Другие детали легко найти в гараже или сарае.

Ветрогенератор Болотова и его независимость от погодных условий

В последнее время очень большое внимание начало уделяться малым установкам. Одним из самых удачных есть вариант ветряка Болотова

Он являет собой электростанцию с вертикально размещённым валом генератора.

Особенностью оборудование —его необязательно приспосабливать к разным погодным условиям. Генератор Болотова способен принимать поток со всех сторон без соответствующих опций и необходимости разворота установки в другом направлении. Роторный способен форсировать поступающий поток, благодаря чему может полноценно функционировать при ветре любой мощности, включая штормовой.

Ещё одним достоинством этого вида , является удобное расположение в них генератора, электрической схемы и аккумуляторов. Они находятся на земле, в следствии техническое обслуживание оборудования очень удобно.

Стоимость

На рынке доступны ветровые электростанции для дома мощностью от 0,4 кВт до 75 кВт различных производителей. Разброс цен на устройства одной и той же мощности достаточно велик.

Рассмотрим таблицу:

МодельМощность, кВтЦена, руб
EDS Group Condor Home0,589600
EDS Group Condor Home3195400
EDS Group Condor Home5285000
EDS Group Condor Air10770000
EDS Group Condor Air301790000
EDS Group Condor Air502850000
ООО «Энергоспецсервис»194000
BEKAR1171800
HY 400-L0,466430
Энергосток398000
Энергосток5220000
Энергосток10414000
Энергосток30961000
Энергосток503107000

В чём же дело? А дело в том, что производители часто указывают цену только за часть необходимого комплекта оборудования. Рассмотрим для примера продаваемый компанией Энергосток ветряк на 2 кВт. На сайте значится цена 57600 руб., но зайдём в детальное описание товара.

А там есть цена полного комплекта оборудования: ветрогенератор, контроллер, инвертор, АКБ, мачта. И цена полного комплекта составит 176800 рублей. Отсюда вывод – обязательно уточняйте цену за весь комплект!

Средние цены на генераторы российского и китайского производства следующие: 1 кВт 100-120 т.р., 3 кВт – 200 т.р., 5кВт – 300 т.р., 10 кВт от полумиллиона, а мощные устройства 20 и более кВт будут стоить более миллиона рублей. Если покупать оборудование западного производителя или США, то цены будут выше на 20-30%.

Расчёт мощности ветряной домашней электростанции

Для расчёта мощности ветряного генератора горизонтально-осевого исполнения можно пользоваться стандартной формулой:

  • N = p · S · V3 / 2
  • N — мощность установки, Вт
  • p — плотность воздуха (1,2 кг/м3)
  • S — продуваемая площадь, м2
  • V — скорость потока ветра, м/сек

Например, мощность установки, обладающей максимальным размахом лопастей 1 метр, при скорости ветра 7 м/сек., составит:

N = 1,2 · 1 · 343 / 2 = 205,8 Вт

Приближенный расчёт мощности ВЭУ, созданной на основе ротора Савониуса можно посчитать, используя формулу:

  • N = p · R · H · V3
  • N — мощность установки, Вт
  • R — радиус рабочего колеса, м
  • V — скорость ветра, м/сек

К примеру, для упомянутой в тексте конструкции ветроэнергетической установки с ротором Савониуса, значение мощности при скорости ветра 7 м/сек. будет составлять:

N = 1,2 · 0,142 · 0,3 · 343 = 17,5 Вт

рмнт.ру

04.01.17

Подбор мощности ветряка

КПД нагревателей воды — ТЭНов — равен 100%. Это облегчает подбор мощности ветряка, который должен обеспечивать напряжение и силу тока, достаточные для питания ТЭНов и соответствующие их мощности. Поэтому, рассчитывая теплопотери дома, мы, по сути, одновременно рассчитываем мощности ТЭНов и ветрогенератора. При расчетах обязательно на каждой позиции делать запас мощности, который поможет корректировать ошибки, допущенные при расчетах или спад параметров, произошедший оттого, что попалось некачественное оборудование.

Следует также учитывать, что размеры и объемы дома могут однажды увеличиться, что потребует одновременной замены нагревателей или всей системы. Эту проблему можно в какой-то степени решить заранее, увеличив мощность системы и эксплуатируя ее в режиме, несколько сниженном по сравнению с номиналом.

Кроме того, надо помнить о необходимости полного соответствия всех узлов системы — аккумуляторов, инвертора, контроллера и т.д. Все они должны подходить друг к другу по своим характеристикам, поскольку мощность системы равна мощности самого слабого элемента. Единственный прибор, неподходящий к остальным узлам, создает ситуацию, когда качественное оборудование не в состоянии выдавать номинальные показатели. Поэтому подбором только лишь генератора дело не окончится, надо с одинаковой тщательностью составить весь комплект приборов и устройств.

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Мы подробно описали варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. Согласно нашим советам соорудить ветрогенератор своими руками сможет неопытный домашний мастер. Практичное устройство поможет существенно сократить ежедневные расходы.

Ветряные электростанции своими руками

Если вы собрались изготовить ветрогенератор, то стоит обратить внимание на ресурсы Сети, которые предполагают 2 подхода: первый заключается в том, чтобы собирать все элементы своими руками, а второй предполагает покупку готовых комплектующих. При сборке наибольшую трудность вызывает изготовление ветроколеса

Изготовить лопасти для конструкции с горизонтальной осью вращения с требуемыми аэродинамическими характеристиками непросто. Здесь два выхода: или платить за изготовление мастерской с необходимыми инструментами и опытом, либо смотреть в сторону конструкции с вертикальной осью вращения, для которой лопасти можно изготовить из обычной бочки

При сборке наибольшую трудность вызывает изготовление ветроколеса. Изготовить лопасти для конструкции с горизонтальной осью вращения с требуемыми аэродинамическими характеристиками непросто. Здесь два выхода: или платить за изготовление мастерской с необходимыми инструментами и опытом, либо смотреть в сторону конструкции с вертикальной осью вращения, для которой лопасти можно изготовить из обычной бочки.

Генератор можно приобрести подержанный, использовать двигатель стиральной машины или промышленного асинхронного двигателя. Существует большой выбор готовых генераторов и комплектующих для их сборки на основе ниодимовых магнитов.

Изготовление мачты — это очень ответственный этап, ведь от него зависит безопасность эксплуатации всей конструкции. Отнестись к нему нужно тщательно, доверив расчёты прочности конструкции специалисту.

Контроллеры, инверторы и аккумуляторные батареи лучше приобрести готовые.

Схема устройства ветряной электростанции для самостоятельного изготовления

Выбор оборудования для горизонтальной модели

Ветровые электростанции для дома этого типа также делают из самых разных материалов. Очень просто, к примеру, собрать горизонтальный ветряк из обычного напольного комнатного вентилятора. Но такая модель будет малопроизводительной. С помощью генератора из вентилятора, оснащенного USB-разъемом, можно только, к примеру, заряжать телефон или слушать радио. Для подключения бытовых приборов понадобится, конечно же, более мощная и основательная модель.

Изготавливаться довольно-таки производительные домашние мини-ветровые электростанции могут, к примеру, с применением такого оборудования и материалов:

  • пластиковой трубы для напорной канализации диаметром 160 мм под лопасти;
  • фанеры для крепления лопастей;
  • стальной водопроводной трубы диаметром 100 мм под мачту;
  • генератора (веломотор мощностью 250 Вт);
  • листовой стали 12 мм;
  • станины из дюралюминия;
  • профильной трубы 40х20х2.5 для защитной боковой лопаты;
  • пружины из углеродистой стали;
  • велосипедного троса для растяжек.

Мачта

Мачта, на которой крепится ветрогенератор – это один из самых важных его узлов.

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

  • Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
  • Оптимальная конструкция мачты – это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант – это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
  • Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

  • Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
  • Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
  • Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Экономическое обоснование строительства ВЭС

С точки зрения экономики, строительство ВЭС имеет смысл только при отсутствии других способов энергообеспечения. Оборудование стоит очень дорого, обслуживание и ремонт требуют постоянных расходов, а срок службы ограничен 20 годами, и это в условиях Европы. Для России этот срок можно снизить не менее, чем на треть. Поэтому использование ВЭС экономически малоэффективно.

С другой стороны, при полном отсутствии альтернативных вариантов или при наличии оптимальных условий, обеспечивающих качественную и равномерную работу ветряков, использование ВЭС становится вполне приемлемым способом энергообеспечения.
